Multivibratore astabile con 555

Questa attività ha come scopo il (ri)vedere alcuni aspetti pratici relativi alla realizzazione su breadboard di semplici circuiti.

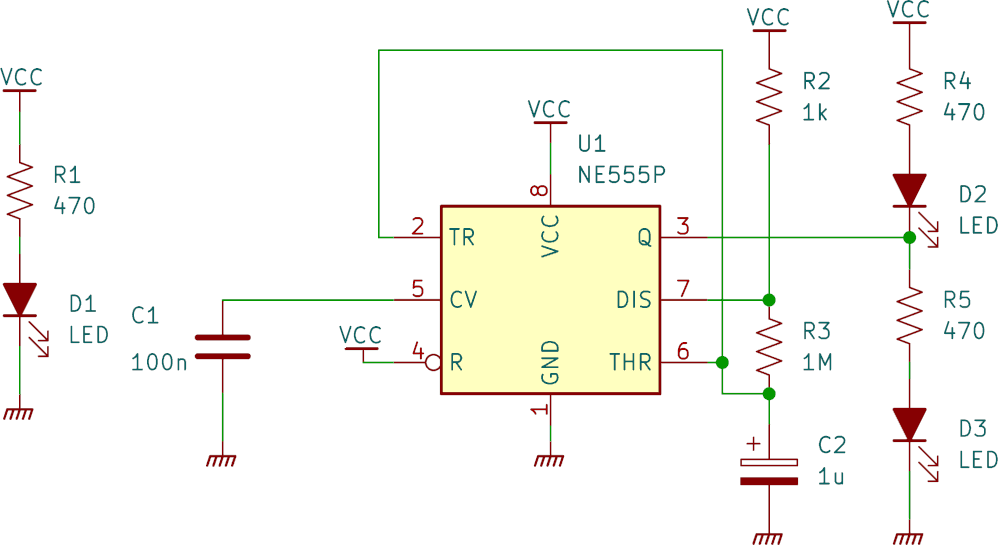

Lo schema elettrico riportato in apertura di questa pagina è un multivibratore astabile; se il circuito funziona correttamente i due LED D2 e D3 lampeggiano alternativamente, circa una volta al secondo.

La comprensione del funzionamento non è, SOLO in per questo circuito, richiesta (nota 1).

Un quesito frequente: serve disegnare il circuito con tinkercad oppure fritzing? Dipende dalla vostra abilità nel passare da uno schema simbolico come quello sopra disegnato ad una realizzazione fisica...

Le competenze che devono essere acquisite sono raccolte nei punti seguenti.

Uso della breadboard

Due link che potrebbero essere utili: il canale di Paolo Aliverti oppure Wikipedia (nota 4).

Utile seguire alcune regole, per non complicarsi la vita:

Usare fili dello stesso colore per tutti i collegamenti allo stesso nodo. Due esempi OBBLIGATORI: rosso esclusivamente per Vcc (alimentazione positiva), nero (nota 3) esclusivamente per la massa (nota 5). Ovviamente, se sono presenti molti nodi, a volte è purtroppo necessario riutilizzare lo stesso colore...
Prestare attenzione nell'evitare situazioni che possono causare contatti accidentali tra componenti. Per esempio: evitare di piegare i pin dei componenti; utilizzare fili che non mostrano parti non isolate
Non montare il circuito con l'alimentazione collegata: potreste creare cortocircuiti che danneggiano i componenti e/o l'alimentatore
Prima di collegare l'alimentatore o la batteria (con fili di colore adeguato, cioè esclusivamente rosso e nero!), verificare con attenzione collegamenti e polarità. Check and Double Check!
Evitare di coprire componenti con fili o altri componenti, rendendo complessa la loro rimozione
Evitare un uso eccessivo di fili, ma studiare la migliore disposizione dei componenti e sfruttare i collegamenti interni alla breadboard

Lettura di uno schema elettrico

La disposizione fisica dei componenti sulla breadboard spesso deve essere diversa da come sono disegnati nello schema elettrico. In particolare:

Tutti i simboli uguali o con lo stesso nome sono tra di loro collegati direttamente, con fili dello stesso colore. Questo vale in particolare per la massa (sempre sostantivo singolare) e l'alimentazione positiva (spesso sostantivo singolare)
Spesso nello schema elettrico i fili si incrociano tra di loro per ragioni grafiche, ma non è presente un collegamento elettrico reale tra di essi

Codice dei colori dei resistori

Due link che potrebbero essere utili: il codice dei colori oppure il canale YouTube di Paolo Aliverti

Pin-out dei circuiti integrati

La posizione dei piedini (pin) dei circuiti integrati disegnati nello schema elettrico in genere NON coincidono con quelli del componente reale; ciascuno di essi è identificato da un numero e, a volte, da un nome (nota 2).

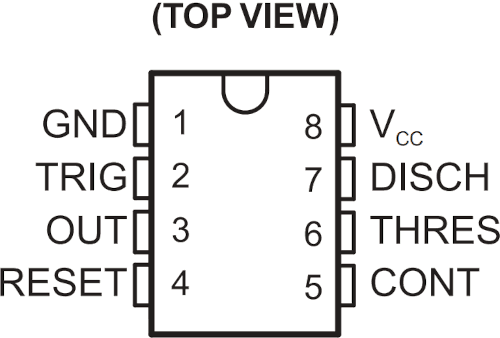

Per esempio il componente NE555P mostrato nello schema possiede otto pin, numerati da 1 a 8. Nello schema elettrico sono disegnati sui quattro lati, ma nella realtà sono su due lati, come illustrato nel foglio tecnico o nell'immagine seguente:

Pin-out del 555

Riconoscimento di componenti polarizzati

Alcuni componenti hanno i due piedini interscambiabili. Un esempio: i resistori.

Alcuni componenti possiedono un anodo (A) ed un catodo (K). Un esempio: i diodi. Invertendo i pin il circuito in genere non funziona e potrebbero anche esserci danni fisici ai componenti.

Alcuni componenti possiedono un polo positivo ed uno negativo. Un esempio i condensatori elettrolitici. Invertendo i pin il circuito in genere non funziona e potrebbero anche esserci danni fisici ai componenti.

Approfondimento

Cercare nel foglio tecnico come calcolare la frequenza a cui i LED lampeggiano.

Calcolare i valori dei componenti per raddoppiare o dimezzare la frequenza a cui i LED lampeggiano.

Calcolare i valori dei componenti per raddoppiare o dimezzare il tempo di accensione di uno dei LED (lasciando l'altro invariato).

Note

Il circuito è un classico e la spiegazione del funzionamento è facilmente reperibile su internet e nel foglio tecnico
Il nome cambia a seconda del produttore
In alcune realtà si usa il blu per la massa, in analogia ai colori riportati sulla breadboard. Per chiarezza: blu OPPURE nero, non entrambi!
La versione della pagina italiana è poco accurata e contiene anche un errore sostanziale
Sinonimi, a volte impropri, ma ampiamente utilizzati: GND, ground, reference point, reference ground, terra, riferimento di massa, riferimento. Corretto, ma da usare con molta prudenza il termine forse più usato dal neofita: "polo negativo dell'alimentatore"
