Quesiti
Riferimento: Distorsione
- Cosa distingue una distorsione lineare da una non lineare?
- Quale aspetto è, nel dominio del tempo, tipico della distorsione armonica?
- Quale aspetto è, nel dominio della frequenza, tipico della distorsione armonica?
- Quale grafico mostra chiaramente se un circuito è affetto da distorsione di
ampiezza?
- Cosa è la banda di un quadripolo?
- Cosa è e come si misura THD?
- Cosa è e come di misura SFDR?
Esercizio 1

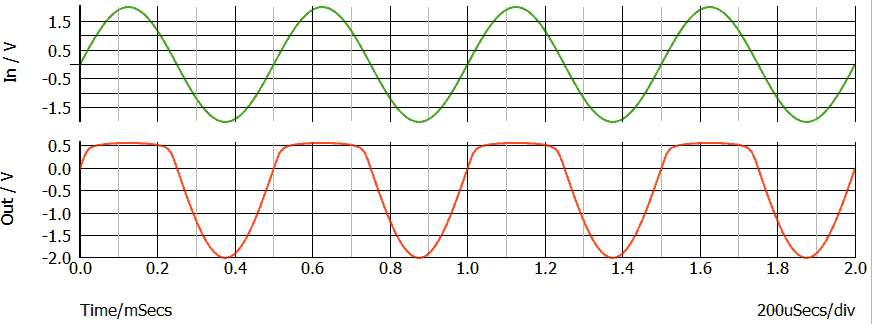

Il seguente grafico mostra ingresso ed uscita di un quadripolo.
- Descrivere i segnali
- Di che tipo di distorsione di tratta? Motivare la risposta
Esercizio 2

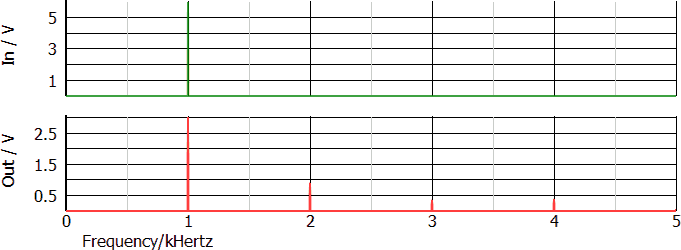

Il seguente grafico mostra ingresso ed uscita di un quadripolo.
- Descrivere i segnali
- Di che tipo di distorsione di tratta? Motivare la risposta
- Calcolare la THD
- Calcolare la SFDR (attenzione: grafico in unità lineari!)
Esercizio 3

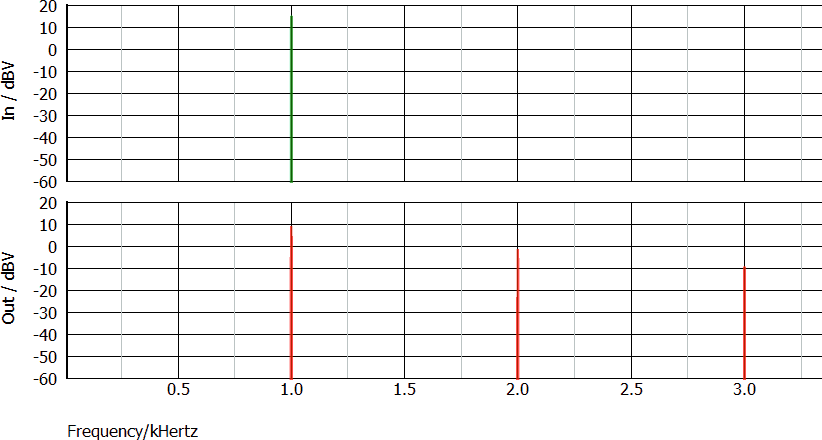

Il seguente grafico mostra ingresso ed uscita di un quadripolo.
- Descrivere i segnali
- Di che tipo di distorsione di tratta? Motivare la risposta
- Calcolare la THD (attenzione: grafico in unità logaritmiche!)
- Calcolare la SFDR
Esercizio 4

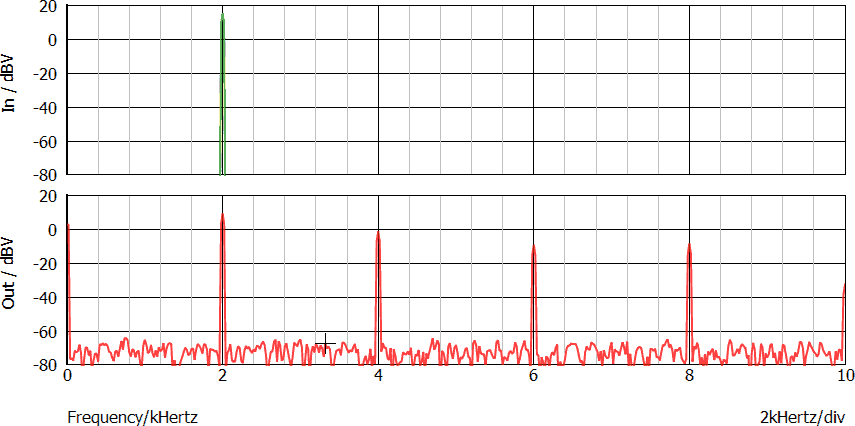

Il seguente grafico mostra ingresso ed uscita di un quadripolo.
- Descrivere i segnali
- Quali parti del grafico sono dovute alla distorsione? Di che tipo di distorsione di tratta? Motivare la risposta
- Quali parti del grafico sono dovute a cause diverse dalla
distorsione? Motivare la risposta
- Calcolare la THD (attenzione: grafico in unità logaritmiche!)
- Calcolare la SFDR
Esercizio 5

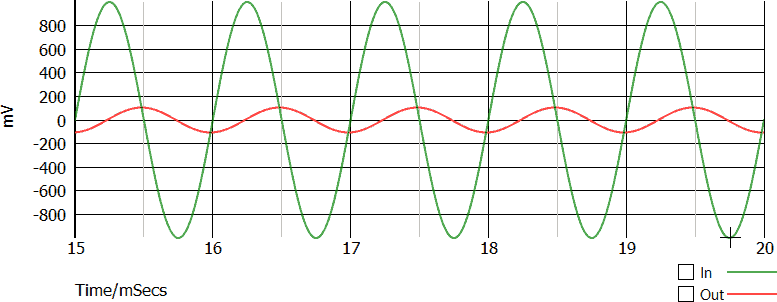

Il seguente grafico mostra ingresso ed uscita di un quadripolo.
- Descrivere i segnali
- Sono visibili distorsioni lineari? Motivare la risposta
- Sono visibili distorsioni non lineari? Motivare la risposta
Esercizio 6

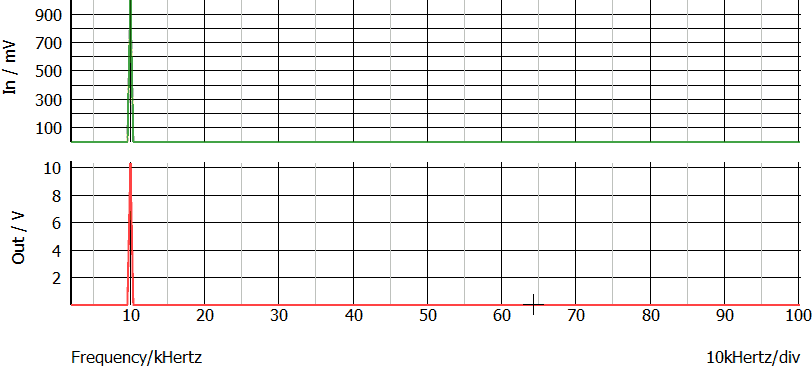

Il seguente grafico mostra ingresso ed uscita di un quadripolo.
- Descrivere i segnali
- Sono visibili distorsioni lineari? Motivare la risposta
- Sono visibili distorsioni non lineari? Motivare la risposta
- Che tipo di circuito potrebbe essere?
Esercizio 7

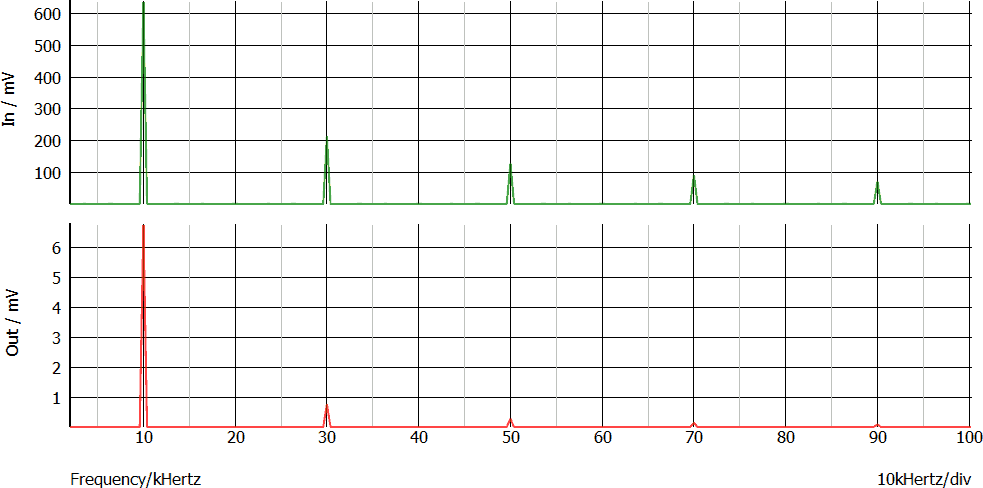

Il seguente grafico mostra ingresso ed uscita di un quadripolo.
- Descrivere i segnali
- Sono visibili distorsioni lineari? Motivare la risposta
- Sono visibili distorsioni non lineari? Motivare la risposta
