L'inseguitore di tensione

Tutorial → Appunti scolastici → Quadripoli → Amplificatore operazionale → Inseguitore

L'inseguitore di tensione è un circuito formato da un solo amplificatore operazionale.

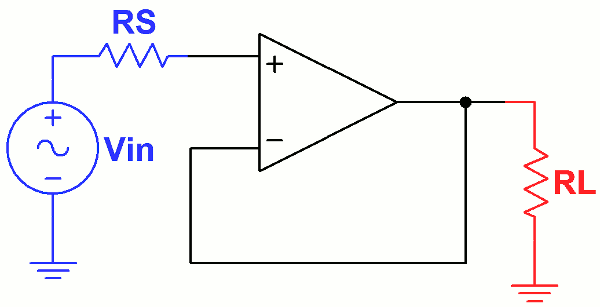

Inseguitore di tensione

Può essere considerato un caso particolare di amplificatore non invertente in cui:

La resistenza tra ingresso invertente e uscita è nulla (cortocircuito)
La resistenza tra ingresso invertente e massa è infinita (circuito aperto)

Utilizzando le stesse formule ricavate per l'amplificatore non invertente possiamo calcolare impedenza di ingresso e guadagno:

Zin = ∞

G = 1

Facendo riferimento al circuito riportato in figura, la tensione Vin del generatore reale (in blu) è applicata al carico (in rosso) senza che il suo valore venga influenzata dal valore di RS o di RL. Infatti:

In RS non passa corrente, quindi non si ha alcuna caduta di tensione ai suoi capi. Vin è quindi applicata immodificata all'ingresso non invertente dell'amplificatore operazionale
La resistenza di uscita dell'amplificatore operazionale è nulla e quindi la tensione ai capi di RL non dipende dalla corrente di uscita (e quindi dal valore di RL)

Si noti che il collegamento diretto del generatore a RL avrebbe prodotto in uscita una tensione inferiore a Vin (partitore di tensione). In pratica quindi l'inseguitore permette di collegare una sorgente di segnale ad un carico senza "preoccuparsi" del valore delle impedenze presenti. Per questa ragione l'inseguitore è a volte indicato con il termine amplificatore separatore oppure buffer.

Attenzione a non confondere il guadagno ad anello aperto, pari idealmente ad ∞, ed il guadagno ad anello chiuso pari a 1.
