Stesura preliminare

La libreria VirtualWire permette ad Arduino di trasmettere un payload di lunghezza variabile usando una codifica 4B-6B; è pensata per utilizzare moduli radio a basso costo (e tecnologia di un paio di decenni fa...).

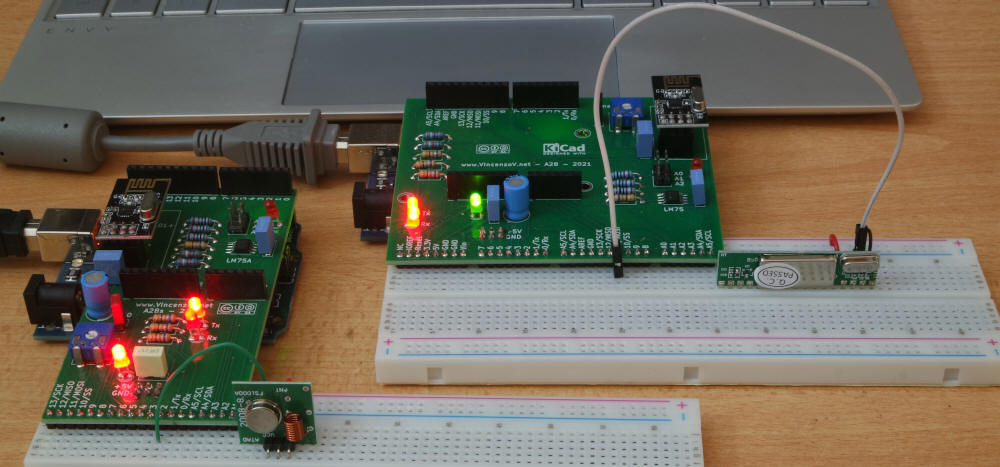

Nella fotografia di apertura è mostrato a sinistra il trasmettitore (TX); a destra, in secondo piano, il ricevitore (RX).

Il frame

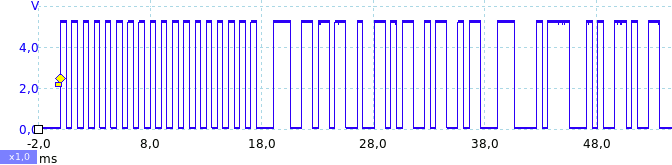

Un esempio del frame generato è il seguente:

VirtualWire

Il codice che ha generato questo frame è mostrato nell'esempio presente nell'attività 2.

Il frame ha la seguente struttura (nota 1):

36 bit di preambolo formati dall'alternarsi di 0 e 1
Un simbolo di start (0xB38, 12 bit) più facilmente identificabile scrivendolo in binario e leggendolo da destra verso sinistra
Un byte contenente la lunghezza del frame, esclusi il preambolo ed il simbolo di start, espressa in byte
I byte trasmessi, due nell'esempio mostrato
Due byte per il CRC (Cyclic Redundancy Check, qui in particolare CRC-16)

Gli ultimi tre campi sono codifica 4B-6B, secondo la tabella symbols[] presente all'interno del codice (file VirtualWire.cpp):

// 4 bit to 6 bit symbol converter table
// Used to convert the high and low nibbles of the transmitted data
// into 6 bit symbols for transmission. Each 6-bit symbol has 3 1s and 3 0s
// with at most 3 consecutive identical bits
static uint8_t symbols[] =
{0x0D, 0x0E, 0x13, 0x15, 0x16, 0x19, 0x1A, 0x1C, 0x23, 0x25, 0x26, 0x29, 0x2A, 0x2C, 0x32, 0x34};

Il contenuto di ciascuna cella di questo array deve essere interpretato come il blocco di sei bit che codifica i quattro bit dell'indice dell'array.

Per esempio il nibble formato da quattro uni 1111 (15, indice dell'ultima cella dell'array) è codificato come 11 1000 (0x34). Si noti che nella sequenza 111000, come in tutte le altre, sono presenti tre uni e tre zeri.

Attività 1

Completare la tabella con la codifica 4B-6B presente nell'array symbols[].

4B			6B
0	0x0	0000	0x0D	001101
1	0x1	0001	0x0E	001110
2	0x2	0010	0x13	010011
...	...	...	...	...
15	0xF	1111	0x34	111000

Attività 2: trasmissione

Dopo aver installato la libreria VirtualWire (nota 2), utilizzare il seguente codice per trasmettere un frame contente due byte, entrambi pari a 0x00.

#include <VirtualWire.h>
const int TX_DIO_Pin = 2;

void setup() {
vw_set_tx_pin(TX_DIO_Pin);
vw_setup(2000); // Bits per sec
}

void loop() {
byte TxBuffer[2]; // Payload buffer
TxBuffer[0] = 0x00;
TxBuffer[1] = 0x00;
vw_send(TxBuffer, sizeof(TxBuffer));
vw_wait_tx();
delay(100);
}

Per questa prima attività serve un solo Arduino (TX) che trasmettere il frame ed un oscilloscopio per osservarlo.

Nel caso non si disponga di un oscilloscopio, in questo file sono disponibili alcuni esempi utilizzabili con il software di Picoscope in modalità demo. Si tratta di due frame con payload di 1 + 2 + 2 byte e di un frame con payload di 1 + 5 + 2 byte. Verrà mostrata l'analisi del primo di questi frame, con trasmissione dei bue byte: 0x00 e 0x00.

Analizziamo gli elementi che costituiscono il frame:

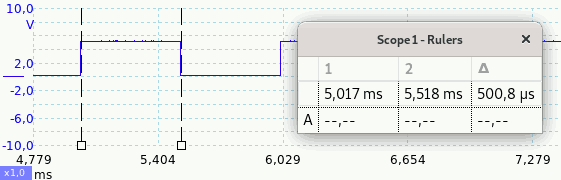

Trovare la lunghezza di un bit usando uno dei primi bit (0 ed 1 alternati)

Lunghezza di un bit

Dall'immagine si risale immediatamente alla durata di ciascun bit, pari a 0.5 ms

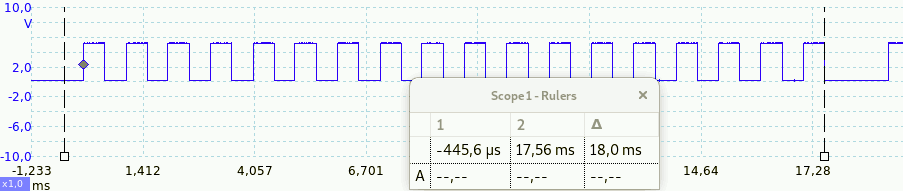

Evidenziati i 36 bit del preambolo, con durata 18 ms

Preambolo

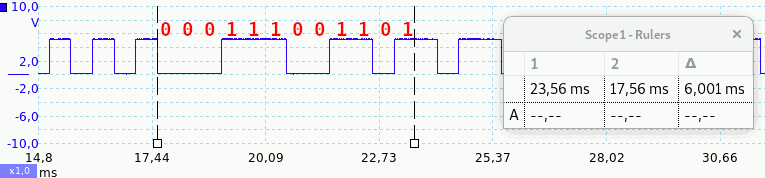

Trovare i 4 + 4 + 4 bit del simbolo di start 0xB38 (1011 0011 1000). Tali bit devono essere letti da destra a sinistra.

Start

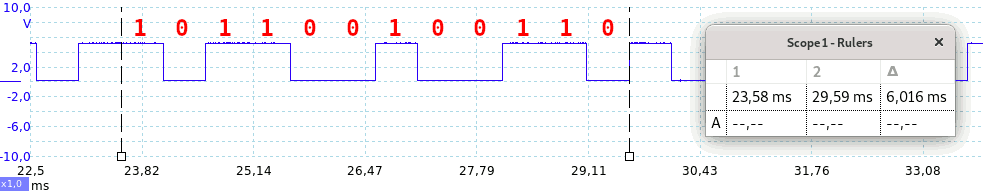

Trovare la lunghezza del payload, un byte codificato 4B-6B, per un totale di 12 bit

Lunghezza dela payload

La lettura deve essere fatta a blocchi di sei bit ciascuno, da sinistra verso destra; i bit di ciascun blocco vanno letti da destra verso sinistra: 00 1101 (0x0D) e 01 1001 (0x19); infine per la decodifica occorre consultare la tabella ricavata con l'attività 1, convertendo il codice 0x0D 0x19 nelle cifre esadecimali 0x0 e 0x5. Tale numero indica che sono trasmessi 5 byte:

un byte che indica il numero di byte (fisso)
due byte di dati, in questo esempio
due byte per il CRC (fisso)

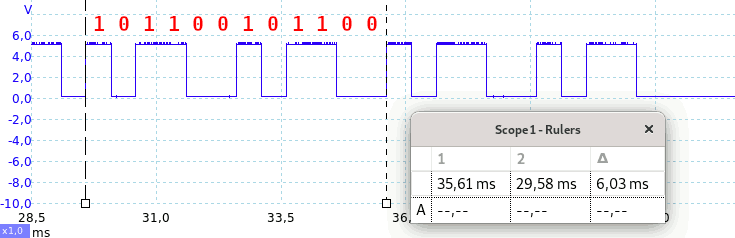

Individuiamo il primo byte trasmesso, formato da 6 + 6 bit codificati 4B-6B. Consultare la tabella ricavata con l'attività 1 (001101 = 0x0) per decodificare il byte:

Primo byte

Il secondo byte è identico al primo, come può essere facilmente visto guardando i successivi 6 ms del diagramma temporale

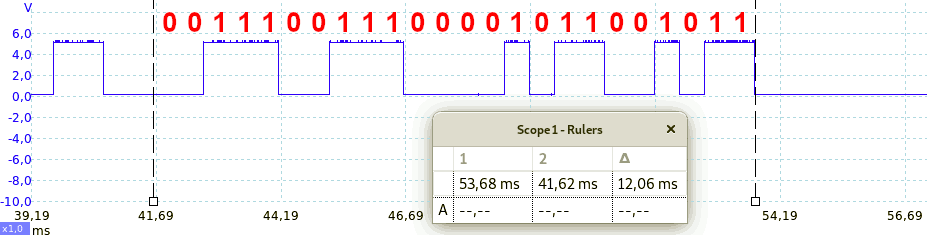

L'ultimo campo è il CRC-16, due byte codificati in 24 bit, dalla durata di 12 ms. VirtualWire trasmette prima il byte meno significativo del CRC-16

CRC-16

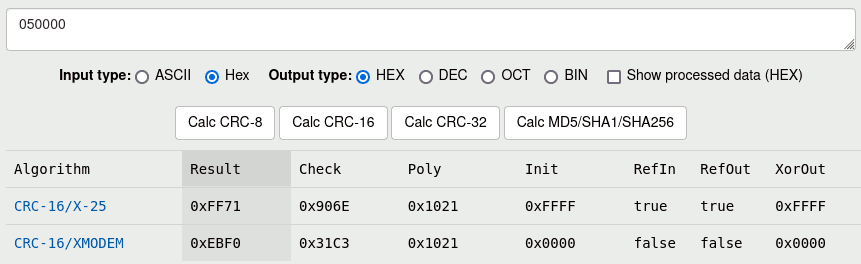

Per la verifica del CRC è utile l'uso di appositi calcolatori on line, per esempio https://crccalc.com. La soluzione è nella figura seguente (dettagli lasciati come esercizio).

Attività 3

Analizzare un frame diverso rispetto a quello utilizzato nell'attività 2. Se non disponete di un oscilloscopio potete usare uno di quelli contenuti in questo file

Attività 4: ricezione

Collegare un secondo Arduino (RX) e ricevere il frame con il codice seguente:

#include <VirtualWire.h>
const int receive_pin = 11;

void setup() {
delay(1000);
Serial.begin(9600);
vw_set_rx_pin(receive_pin);
vw_setup(2000);
vw_rx_start();
}

void loop() {
uint8_t buf[VW_MAX_MESSAGE_LEN];
uint8_t buflen = VW_MAX_MESSAGE_LEN;
if (vw_get_message(buf, &buflen)) {
    int i;
    Serial.print("Recived ");
    Serial.print(buflen);
    Serial.print(" bytes: ");
    for (i = 0; i < buflen; i++) {
      Serial.print(buf[i], HEX);
      Serial.print(' ');
    }
    Serial.println();
}
}

Attività 5: trasmissione wireless

Per procedere con questa attività è necessario disporre di un trasmettitore ed un ricevitore radio. La scelta è caduta sull'uso di una modulazione OOK a 433 MHz:

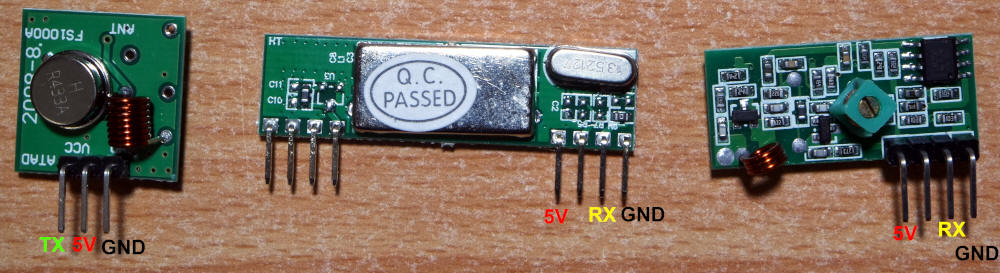

Come trasmettitore è stato usato un modulo a basso costo FS1000A, il primo a sinistra nella fotografia. Va collegato all'Arduino che trasmette (TX).
Come ricevitore è stato usato il modulo RXB6, al centro nella fotografia. Va collegato al secondo Arduino, quello che riceve (RX). Il tentativo di uso MX-RM-5V (a destra) ha dato pessimi risultati

un trasmettitore e due ricevitori

I moduli sono stati usati senza antenna esterna, a breve distanza.

Il software sia del trasmettitore che dl ricevitore sono quelli già utilizzati nelle attività 2 e 4. I test sono stati fatti sia alla velocità di 2 000 bit/s che a 4 000 bit/s, il massimo che ha garantito una trasmissione ragionevolmente priva di errori.

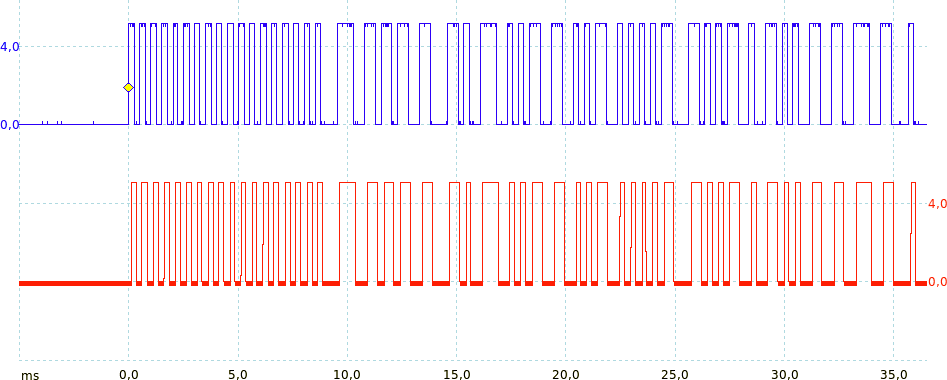

I segnali trasmesso (pin TX, in blu) e ricevuto da RXB6 (pin RX, in rosso) sono mostrati nella seguente immagine:

RX e TX

Non è stato possibile osservare nel dominio del tempo il segnale modulato: servirebbe un oscilloscopio con banda di svariati GHz...

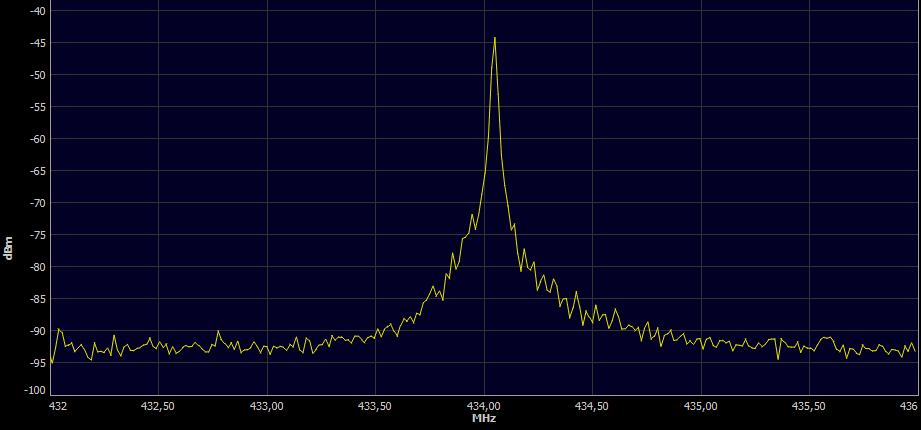

Con un analizzatore di spettro è possibile misurare il segnale trasmesso, sebbene non particolarmente significativo:

Spettro

Note

VirtualWire.pdf
La libreria VirtualWire deve essere scaricata manualmente (qui una copia) e copiata all'interno della cartella Arduino/libraries/
