Stesura preliminare

L'analizzatore di stati logici, insieme all'oscilloscopio, è lo strumento più utilizzato per esaminare il comportamento di un circuito digitale. In questa attività utilizzeremo Picoscope 2205A-MSO (Mixed Signal Oscilloscope), uno strumento molto versatile e dal costo relativamente contenuto che svolge entrambe le funzioni, perfetto per l'uso in ambito scolastico. Il software usato è la versione 6.14.23 del maggio 2020, l'ultima disponibile nel momento della stesura di questa pagina.

Ovviamente i concetti presentati sono generali.

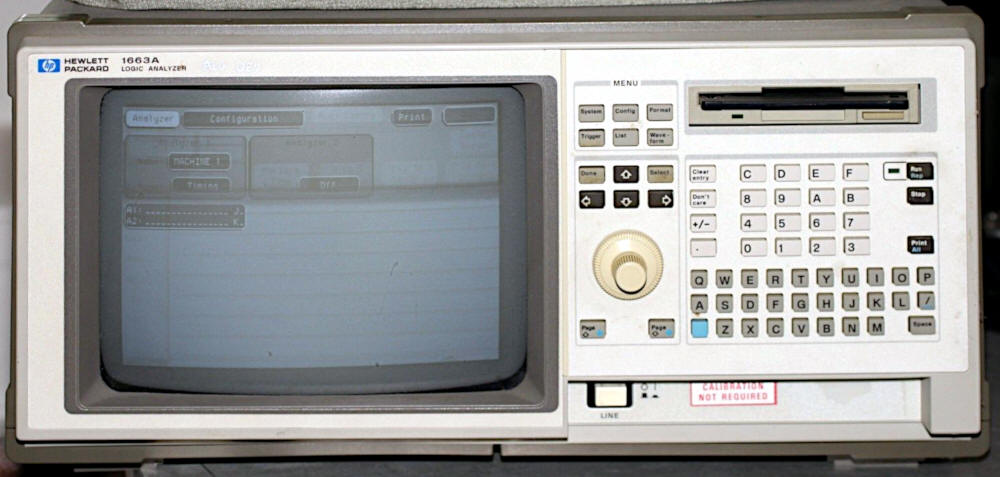

La fotografia di apertura mostra un HP 1663A uno strumento di circa 40 anni fa, obsoleto, ma con il fascino degli strumenti di un tempo.

Cosa serve

Iniziamo utilizzando il Picoscope come oscilloscopio, cioè come strumento capace di visualizzare alcuni segnali analogici, in genere 2 o 4.

Prima di iniziare verifichiamo di disporre di quanto necessario:

PicoScope con cavo USB per l'alimentazione ed il collegamento al PC
Due sonde (probe), come di seguito descritte
Un cavo multiplo per 16 segnali digitali (cavetti di colore giallo, eventualmente con clips)
Arduino, qualunque modello, con cavo USB
Software per PicoScope ed Arduino (il primo gratuito, il secondo libero). Soprattutto per il primo, consiglio vivamente l'interfaccia in inglese a causa della pessima traduzione dei termini tecnici, spesso semplicemente ridicoli

La sonda deve apparire come in figura. In particolare si noti la posizione X1 dell’interruttore giallo e la presenza di un anello colorato sul cavo che serve per identificare velocemente la sonda grazie ad un altro anello dello stesso colore all’altro capo del cavo.

Sonda per oscilloscopio

Come sorgente dei segnali utilizzeremo Arduino. Il codice iniziale è il seguente:

void setup() { pinMode(2, OUTPUT);
             }
void loop() { digitalWrite(2, HIGH);
              digitalWrite(2, LOW);
            }

Questo codice alterna velocemente in uscita sul pin 2 un segnale alto ed uno basso. Per iniziare, non serve collegare nulla ad Arduino; in particolare non è possibile cercare di osservare il segnale con un LED: il nostro occhio non è abbastanza veloce e vedremmo il LED come "acceso a metà".

Osserviamo un segnale ad onda quadra

Colleghiamo la sonda del canale A dell’oscilloscopio al pin 2 di Arduino. Il coccodrillo nero va connesso a massa (GND).

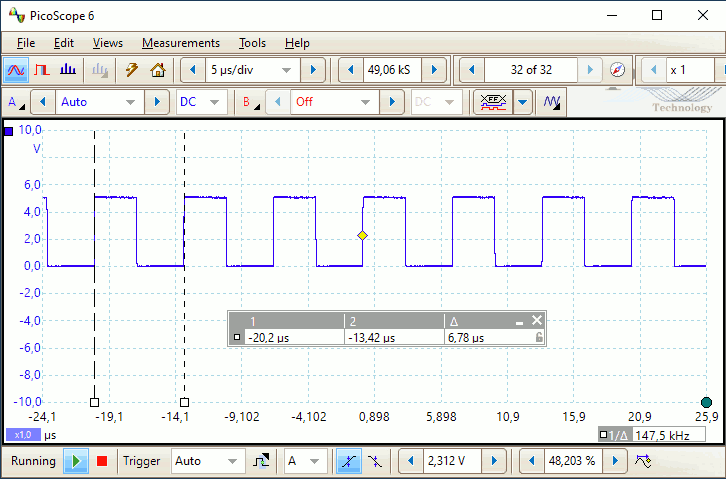

Avviamo il software Picoscope e cerchiamo di visualizzare sullo schermo un segnale simile al seguente:

Schermata

Per ottenere un'immagine simile occorre impostare una serie di parametri. Descrivere la funzione dei seguenti comandi, visualizzando il loro effetto:

Input range (attenuatore di ingresso in italiano). In figura è impostato su Auto, dall'ovvio significato, ma è possibile impostare manualmente il massimo ed il minimo valore dell'asse Y (di sinistra, colore blu). Individuare l'unità di misura!
Collection time (time per division, base dei tempi in italiano). In figura è impostato su 5 µs/div, cioè ogni quadretto orizzontale corrisponde a 5 µs. Verificare gli effetti dell'aumento o della diminuzione di tale valore (nota 3)
Trigger mode. In particolare dopo aver impostato Trigger Mode su Auto, come in figura, provare a modificare Edge (falling oppure rising), Threshold e Pre-trigger, osservando lo spostamento del rombo giallo e gli effetti sulla visualizzazione del segnale (nota 4)

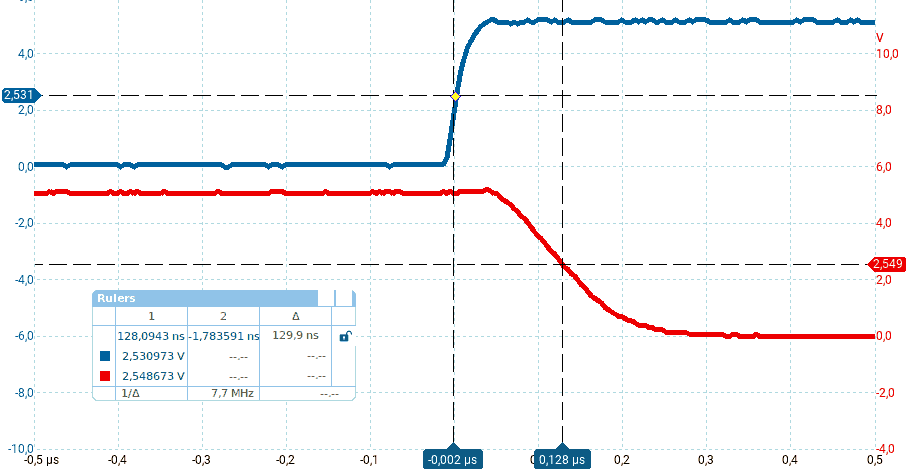

Rulers. Possiamo individuare una coppia di righelli bianchi (scorrevole lungo l'asse orizzontale) ed una blu (scorrevoli lungo l'asse verticale di sinistra)

Altre domande a cui rispondere usando i ruler oppure contando i quadretti:

Quanto vale la tensione massima? Quanto vale la tensione minima?
Quanto tempo dura il livello basso? E quello alto?
Quanto vale il periodo? Quanto vale la frequenza?

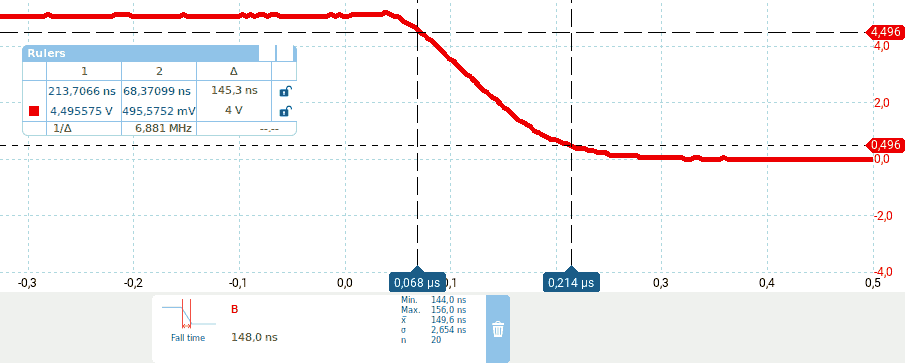

E stesse domande a cui rispondere usando il menu Mesuraments:

Quanto vale la tensione massima? Quanto vale la tensione minima?
Quanto tempo dura il livello basso? E quello alto? Cosa è e quanto vale il Duty Cycle?
Quanto vale il periodo? Quanto vale la frequenza?

Attività 2 - Arduino e porte logiche

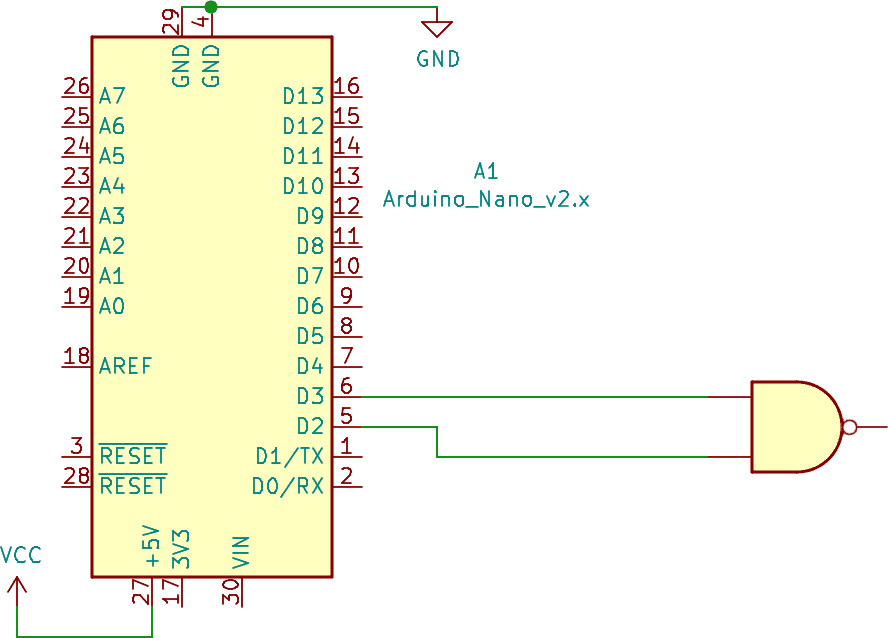

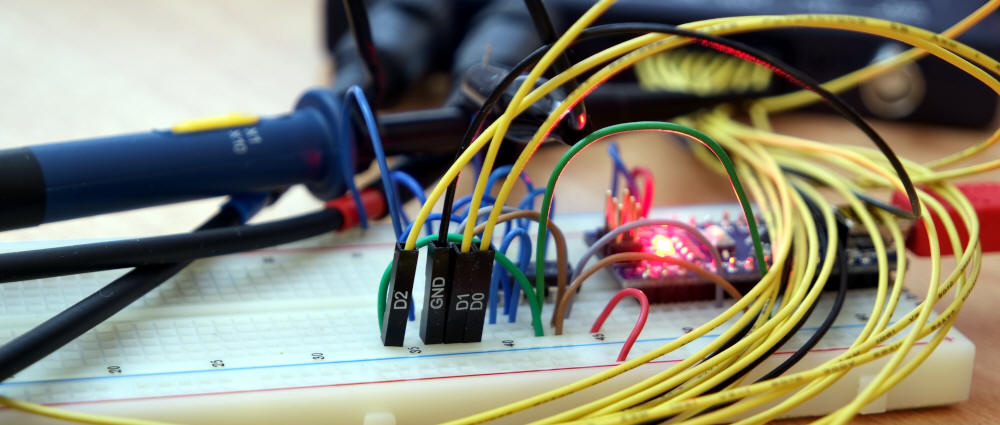

Colleghiamo una porta logica qualunque dotata di due ingressi ad Arduino e modifichiamo il codice per generare due segnali in modo tale che, in istanti diversi, siano presenti tutte le possibili combinazioni (00, 01, 10 e 11).

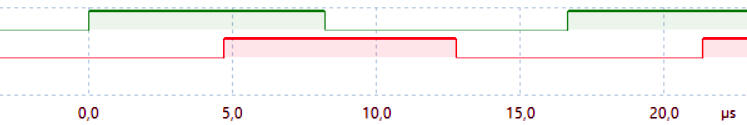

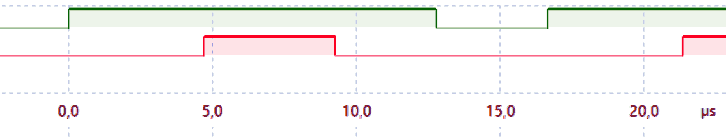

Aggiungiamo la seconda sonda al canale B (asse di destra, rosso ed indipendente dal canale A, blu, a sinistra) per mostrare i due pin di Arduino, cioè gli ingressi della porta logica. Di seguito un esempio:

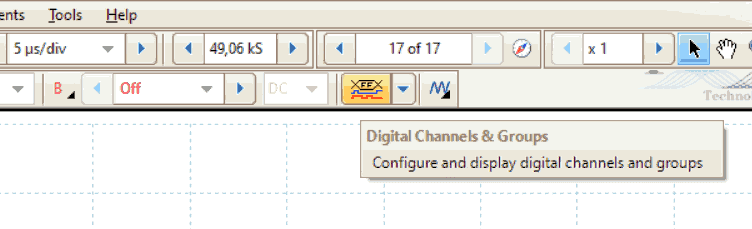

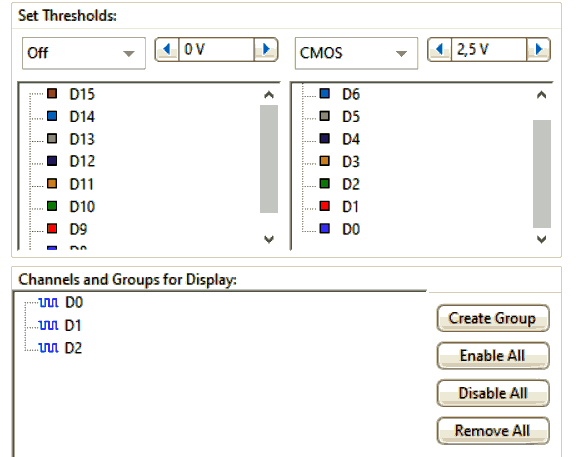

L'oscilloscopio usato possiede solo due canali analogici A e B. Per poter visualizzare anche l'uscita della porta logica useremo gli ingressi digitali D0 → D15 (per cominciare ce ne serviranno solo 3); useremo cioè il Picoscope come analizzatore logico (logic analyser).

Analizzatore di stati logici e Arduino

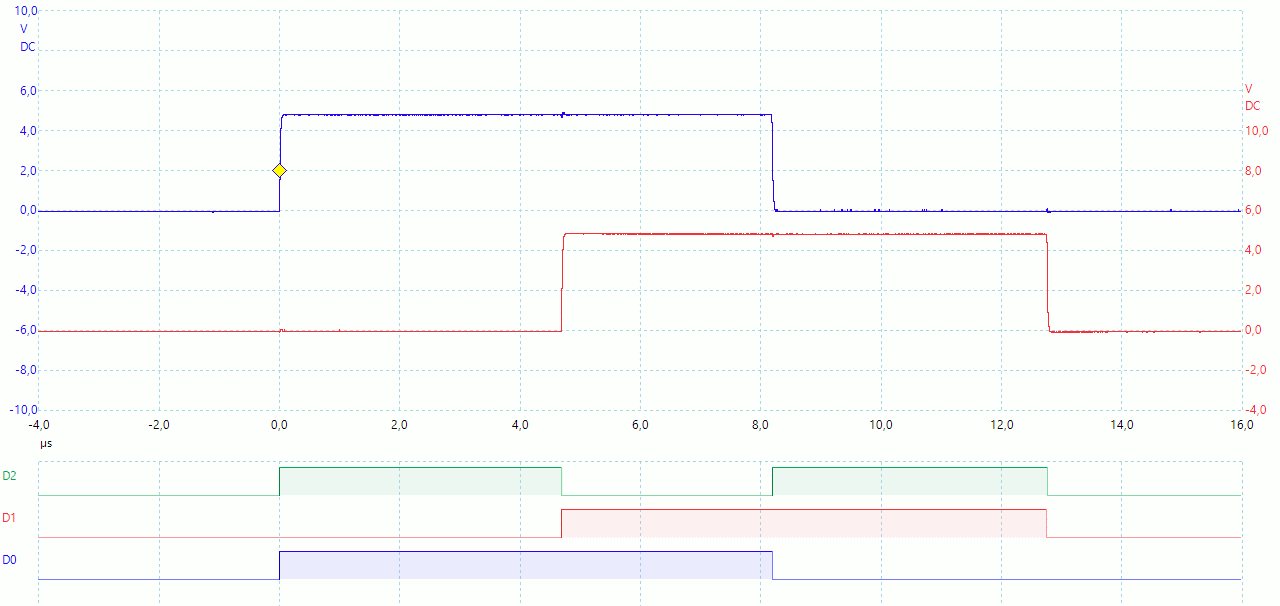

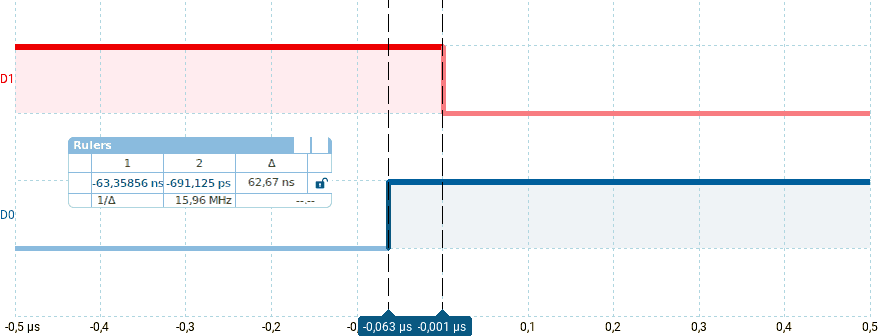

Ecco cosa dobbiamo aspettarci di vedere: in blu e rosso i due ingressi (nell'esempio seguente duplicati sui canali analogici e digitali), in verde l’uscita (solo digitale).

Che porta logica è stata usata nell’esempio (nota 2)?

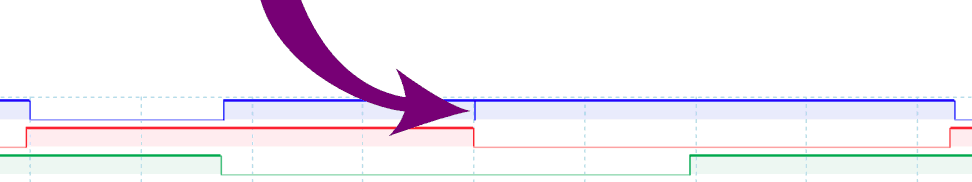

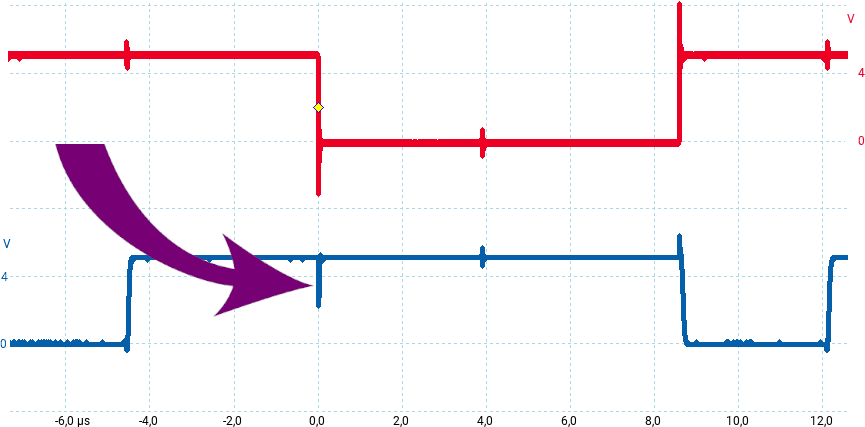

Differenze tra i due tipi di tracce, quelle analogiche e quelle digitali?

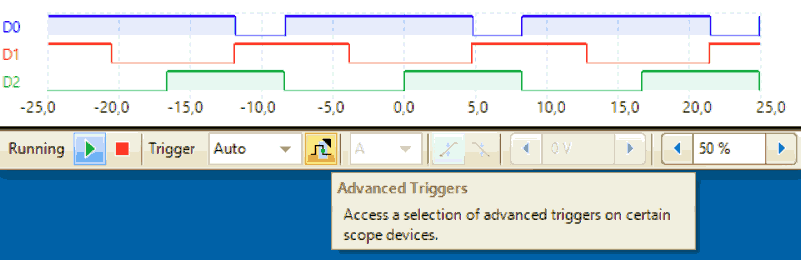

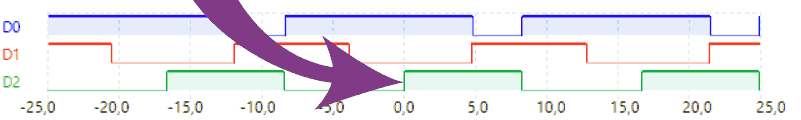

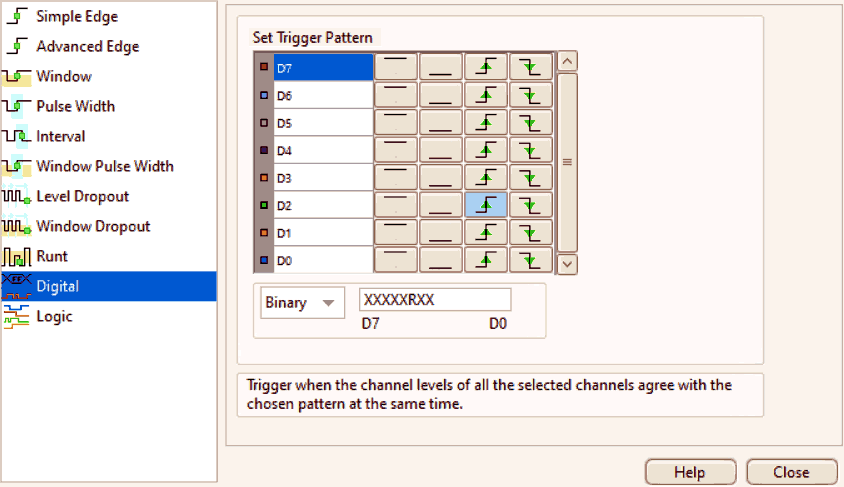

Quale è il significato delle seguenti impostazioni del trigger? Un aiuto: il rettangolo evidenziato in azzurro mostra un fronte di salita relativo a D1, Rise edge in inglese.

Trigger diditale avanzato

Note

LED e resistori non sono richiesti
Non è quella disegnata nello schema...
Un comando da USARE CON CAUTELA se non si hanno chiari i suoi limiti, dall'effetto apparentemente simile al time per division: la rotella del mouse permette uno sorta di zoom del segnale in senso orizzontale. Questo metodo fa perdere dettagli del segnale e quindi va usato con attenzione, soprattutto per elevati fattori di ingrandimento
Il pulsante rosso di STOP, da USARE CON CAUTELA permette di bloccare l'immagine, con una funzione apparentemente analoga al trigger. Ovviamente una volta che il segnale è "congelato", ogni cambiamento della realtà non viene più visualizzato, a differenza di quello che permette l'uso del trigger

Pagina creata nell'ottobre 2020
Ultima modifica: 11 novembre 2021
