Home → Tutorial → Appunti scolastici → Trasmissioni digitali → 1-Wire → laboratorio: 1-Wire

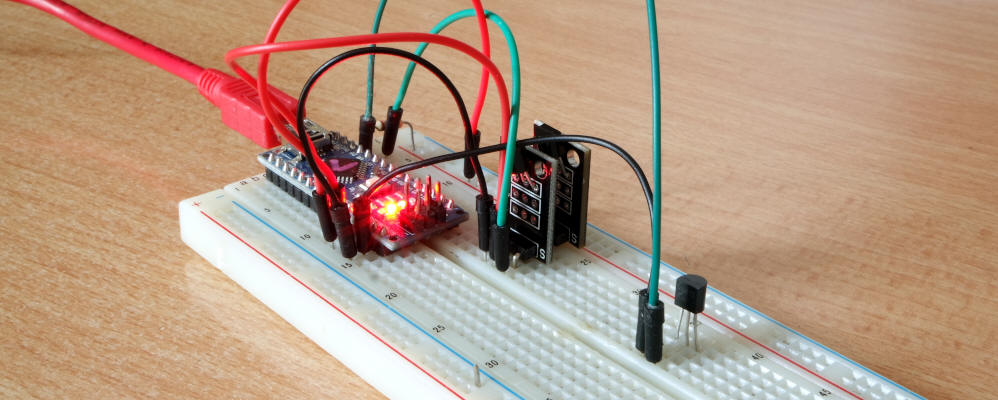

Il circuito della figura di apertura mostra un Arduino Nano collegato a tre sensori di temperatura appartenenti alla famiglia DS18B20. Sono visibili:

due DS18B20 saldati ad una scheda di breakout. Tali integrati sono alimentati a 5 V oppure 3.3 V.
un DS18B20P, più a destra. Tale sensore utilizza una alimentazione Parasite Power, cioè è collegato solo con QD e GND ad Arduino

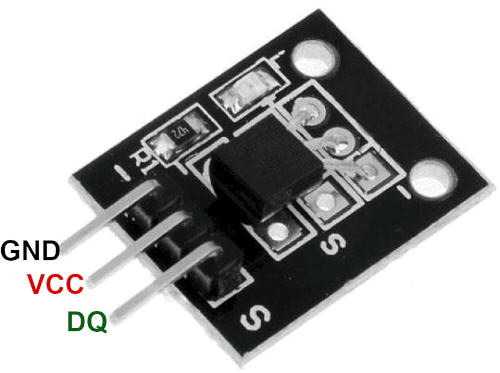

La piedinatura della scheda di breakout è mostrata di seguito e, stranamente, non segue quella del circuito integrato. La resistenza R_PU è presente sul circuito stampato e quindi non è necessario aggiungerla esternamente

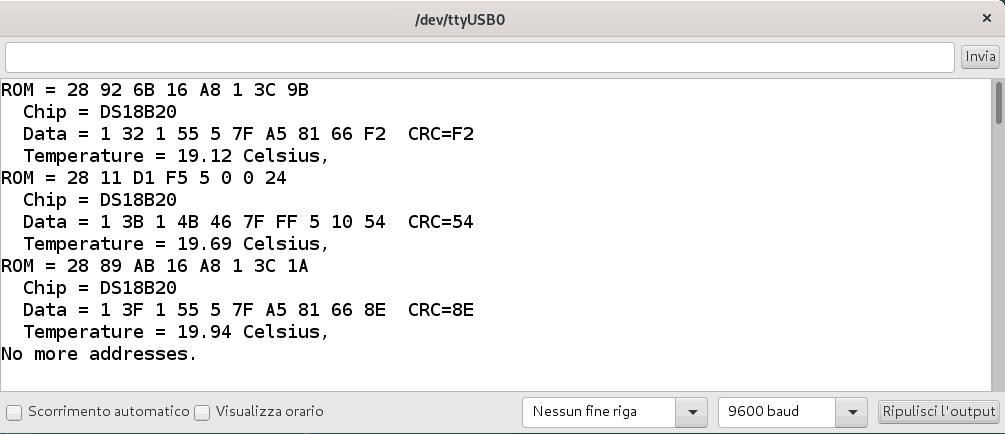

Per il test è stata utilizzata la libreria OneWire, ed il programma di esempio DS18x20_Temperature. L'output è mostrato di seguito nel caso in cui la microLAN è formata da tre sensori.

Sono disponibili anche altre librerie (per esempio DallasTemperaure) che in genere si appoggiano a OneWire.

Attività 1

Collegare ad Arduino un sensore 1-wire, visualizzare i segnali trasmessi ed effettuare la decodifica. In particolare verificare la coerenza tra quanto mostrato sull'oscilloscopio, sul monitor seriale e quanto descritto nei fogli tecnici.

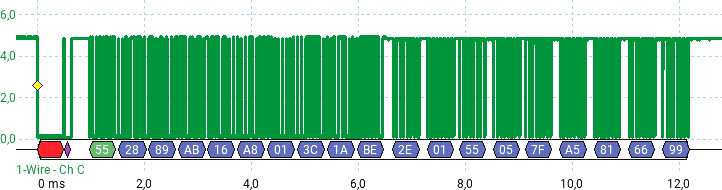

Il segnale seguente mostra, per esempio, un frame in cui il master interroga uno dei dispositivi per leggere i dati in esso contenuto.

Possiamo osservare:

L'impulso di reset (in rosso) e quello di presenza (in porpora)
Il match ROM (0x55) (nota 1)
L'indirizzo. in particolare il codice 0x28 identifica la famiglia a cui il sensore appartiene
Il comando 0xBE di lettura dei dati (nota 1)

Altri tipi di frame, non mostrati, sono (nota 1):

0xFE per la ricerca dei dispositivi
0x44 per avviare la misura della temperature

Per chi non dispone di un oscilloscopio, a fondo pagina sono presenti alcuni esempi.

Attività 2 - Avanzato

Utilizzare gli stessi sensori con Rapsberry Pi

Segnali esemplificativi

Il file 1-wire.zip contiene alcuni segnali da utilizzare con la versione demo di Picoscope. Il codice in esecuzione è DS18x20_Temperature.

L'intera durata di loop() con tre sensori collegati, come nell'immagine di apertura. Per ciascun sensore sono mostrati una serie di frame (nota 2):
- Frame di ricerca dell'indirizzo di uno dei dispositivi
- Frame con il comando di avvio della misura di temperatura (nota 3)
- Frame con cui il master legge la temperatura ed altri dati, dopo circa un secondo dal passo precedente
Lettura dello scratchpad di uno dei sensori (nota 4)
Avvio della conversione della temperatura per uno dei sensori (nota 4)
Ricerca degli indirizzi (a cui segue un altro frame, solo parzialmente mostrato (nota 4)
Il dettaglio dell'inizio di uno dei frame (nota 4)

Il file di testo mostra l'output del programma.

Note

L'elenco dei codici e dei comandi di questo integrato è disponibile sui fogli tecnici
Il tempo di campionamento è troppo piccolo per poter decodificare il segnale seriale
Nel primo evento ricerca ed avvio della misura sono uno immediatamente di seguito all'altro, come mostrato nel file di esempio 1-wire-4-psdata
Per la corretta decodifica occorre impostare la voce all'interno dello strumento di decodifica seriale Sample Time From Falling Edge a 20 µs
L'uso del Parasite Power funziona male senza hardware dedicato, soprattutto usando una alimentazione a 3,3 V: con alcuni componenti (DS18B20) la libreria proposta non funziona per nulla, con altri (DS18B20P) richiede l'uso di una R_PU di 1 kΩ), con altri (DS18S20) permette il solo riconoscimento del dispositivo, ma non la lettura della temperatura. DI fatto è sconsigliata...
