Fibre ottiche: esercizi

Home → Tutorial → Tornare a scuola → Fibre ottiche → Esercizi

Attenuazione

Esercizio 1

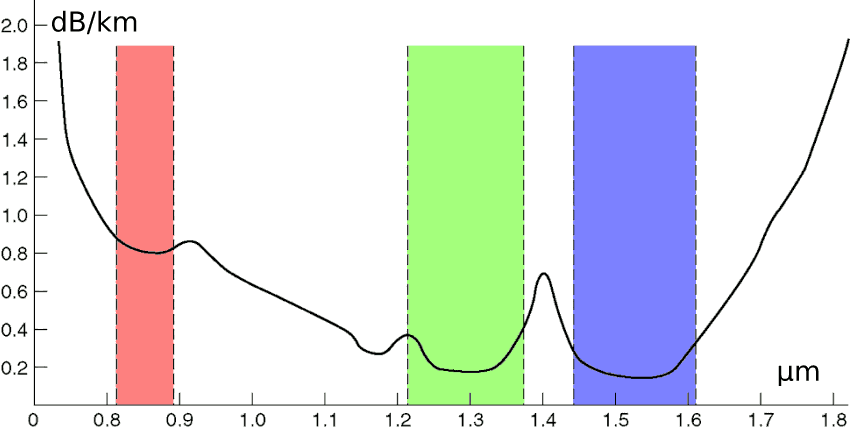

Quanto vale l'attenuazione di 10 km di fibra quando utilizzata in prima, seconda e terza finestra? Utilizzare il grafico presente in apertura di pagina.

[8 dB, 2 dB, 2 dB]

Esercizio 2

Un trasmettitore ottico ha potenza di -10 dBm e lunghezza d'onda 1,3 µm. La fibra è lunga 550 m; sono inoltre presenti due connettori che presentano una perdita di inserzione di 0,3 dB ciascuno. Quale è la potenza del segnale ricevuto? Utilizzare il grafico presente in apertura di pagina.

[-10,7 dBm]

Esercizio 3

Un ricevitore ottico richiede per poter funzionare correttamente di ricevere almeno la potenza di 0,1 mW. Il trasmettitore si trova a 100 km di distanza. Fare le opportune scelte per garantire il funzionamento del sistema di comunicazione. Utilizzare il grafico presente in apertura di pagina.

[Esempio In terza finestra: P_TX = 10 dBm]

Esercizio 4

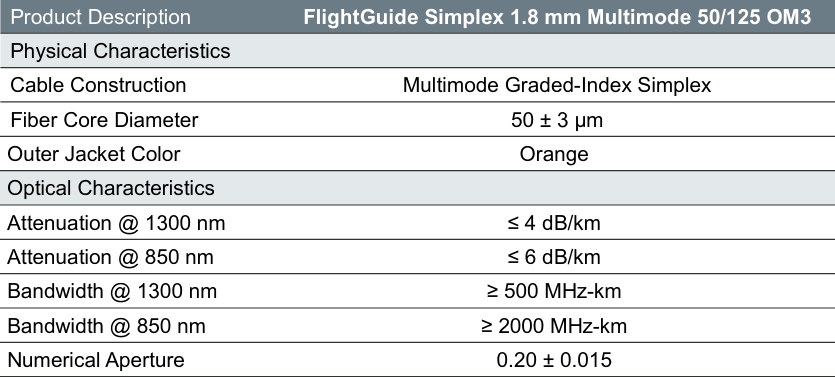

La tabella seguente è relativa ad una fibra ottica commerciale di tipo OM3:

Fibra OM3

Si vuole utilizzare la fibra in una LAN a 10 Gbit/s con apparati funzionanti sorgenti LED a 850 nm.

Determinare la massima distanza raggiungibile a causa della dispersione modale
Gli effetti della distorsione cromatica
Determinare l'attenuazione per la distanza sopra calcolata, limitatamente alla sola fibra
Individuare: il diametro del core e del cladding, il tipo di fibra e l'apertura numerica

[ 400 m (nota 1); trascurabili; 2,4 dB; 50 µm, 125 µm, multimodale, 0,2 ]

Esercizio 5

La stessa fibra di cui all'esercizio 4 è utilizzata per una connessione a 1 Gbit/s con sorgenti LED da 1,3 µm. Determinare:

La massima distanza di utilizzo a causa della dispersione modale
L'attenuazione in presenza di due connettori (α = 0.75 dB ciascuno) e due saldature per fusione (0.25 dB ciascuna)

[ 1 km; 6 dB ]

Note

In genere una fibra OM3 è utilizzata fino ad una distanza massima di 300 m
