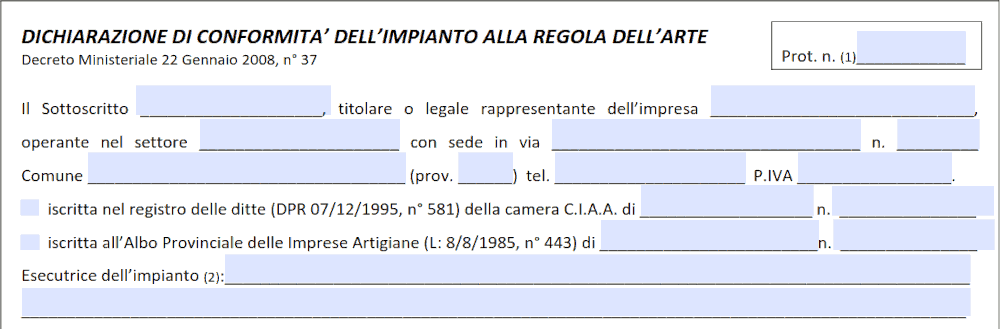

La dichiarazione di conformità dell'impianto alla regola dell'arte dell’impianto elettrico è un documento previsto dalla normativa italiana che attesta la sicurezza di un impianto elettrico civile o industriale; è obbligatorio secondo il DM 37/2008 e deve essere redatto dalla ditta che ha installato o eseguito la manutenzione sull’impianto.

L'utente non è tenuto a conoscere i dettagli previsti dalla certificazione e deve limitarsi a richiedere la documentazione prevista; di certo l'assenza della terra o dell'interruttore differenziale sono indice di un impianto non a norma...

Di seguito sono presentati alcuni simboli ed alcune sigle riguardanti la sicurezza presenti sulle apparecchiature elettriche ed elettroniche.

Il simbolo CE (nota 1) è obbligatorio in Europa ed è una auto-certificazione; con esso il costruttore dichiara di aver sottoposto il proprio prodotto, non necessariamente elettrico, ad una serie di prove al fine di verificare il rispetto delle norme europee specifiche per quel tipo di prodotto. Gli esiti di tali prove sono contenute nel cosiddetto fascicolo tecnico.

Esistono molti simboli simili e tutti sono indice di una qualche forma di truffa. Per esempio tra i seguenti solo il primo è corretto; il secondo è spesso indicato come China Export.

Falsi loghi di certificazione CE

Alcune apparecchiature vengono sottoposte in modo facoltativo alla certificazione presso enti terzi che appongono il loro marchio se superano le prove. In genere questi marchi sono presenti solo su apparecchiature di qualità di produzione europea, prodotte su larga scala. Da sinistra abbiamo alcuni esempi: VDE, GS e IMQ

Simboli equivalenti sono usati, per esempio, anche negli USA (Underwriters Laboratories) e in Giappone (Japanese Industrial Standards)

Underwriters Laboratories Japanese Industrial Standards

La codifica IP

Il codice IP è un parametro internazionale che classifica la protezione fisica che un contenitore offre contro il contatto con le parti elettriche. Lo scopo è fornire agli utenti informazioni più dettagliate rispetto ai vaghi termini utilizzati nel marketing, come ad esempio "resistente all'acqua".

La sigla è formata dalle lettre IP maiuscole, da due cifre e, opzionalmente, da due ulteriori lettere:

La prima lettera indica la protezione rispetto agli oggetti solidi:
- 0 nessuna protezione
- 1 protetto rispetto ad oggetti con diametro superiore a 50 mm, per esempio una mano
- 2 protetto rispetto ad oggetti con diametro superiore a 12 mm, per esempio un dito
- 3 protetto rispetto ad oggetti con diametro superiore a 2,5 mm, per esempio la punta di un cacciavite
- 4 protetto rispetto ad oggetti con diametro superiore a 1 mm, per esempio un filo elettrico
- 5 protetto contro la polvere, nel senso che l'ingresso di piccole quantità di polvere non impediscono all'apparecchio di funzionare correttamente
- 6 a tenuta di polvere, anche in condizione di sottovuoto
La seconda lettera indica la protezione rispetto ai liquidi
- 0 non protetto
- 1 protetto contro la caduta verticale di gocce d'acqua
- 2 protetto contro la caduta di gocce inclinate di 15° (pioggia di 3 mm al minuto)
- 3 protetto contro la pioggia
- 4 protetto da spruzzi
- 5 protetto da getti d'acqua (12 litri al minuto)
- 6 protetto da ondate
- 7 protetto da immersioni temporanee (tipicamente 30 minuti ad un metro di profondità)
- 8 protetto da immersione (tipicamente 24 ore a 3 metri di profondità)
- 9 protetto contro getti d'acqua ad alta temperatura ed alta pressione
Eventuali lettere aggiuntive indicano condizioni speciali, per esempio:
- k ambito automobilistico
- h alta tensione

Qualche esempio:

apparecchiature per uso interno alle abitazioni in genere sono almeno IP22
apparecchiature per uso all'aperto sono almeno IP54
apparecchiature per uso navale sono almeno IP56
il Samsung S23 è dichiarato IP68

Note

Le lettere nel simbolo non significano nulla, anche se a volte sono erroneamente indicate come iniziali di Certificazione o Conformità o Comunità Europea

Pagina creata nel settembre 2021
Ultima modifica: 12 settembre 2024
