Regime variabile → Simulazione: carica e scarica
Pagina in fase di preparazione
Attività 1: carica e scarica del condensatore

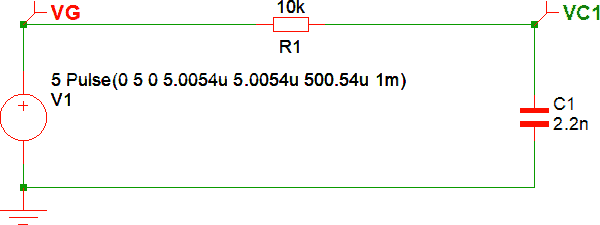

Disegnare con un simulatore il seguente circuito:
- f = 2 kHz
- VMAX = 5 V
- Vmin = 0 V

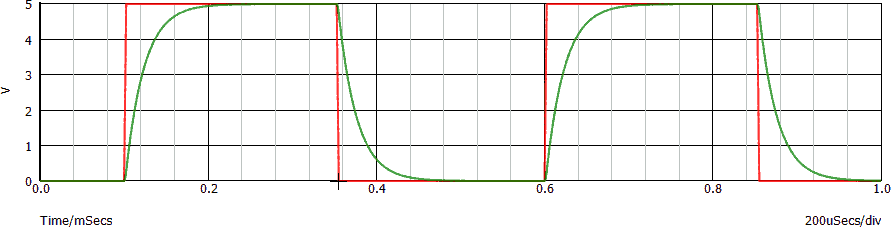

Simulare il circuito, visualizzando le tensioni ai capi del generatore e
del condensatore (tensioni di ingresso e di uscita). Di seguito come dovrebbe apparire il grafico:
- Quanto valgono la tensione massima e la tensione minima ai capi del condensatore?
- Misurare il tempo necessario affinché la tensione ai capi del
condensatore, partendo da 0 V, raggiunga il suo valore massimo (nota 1)
- Misurare il tempo necessario affinché la tensione ai capi del
condensatore, partendo dal massimo, raggiunga 0 V (nota 1)
- Misurare il tempo necessario affinché la tensione ai capi del
condensatore, partendo da 0 V, raggiunga il 63% del valore massimo
- Confrontare i valori trovati ai punti precedenti con il valore di
τ = R · C (tau, costante di tempo)
- Raddoppiare il valore di C1 e rifare le misure sopra descritte
- Raddoppiare il valore di R2 e rifare le misure sopra descritte
- Raddoppiare il valore di V1 e rifare le misure sopra descritte. Che
dipendenza esiste tra V1 ed il tempo di carica o scarica?
- Inserire una sonda di corrente per misurare la corrente nel
condensatore
Attività 2: carica e scarica dell'induttore

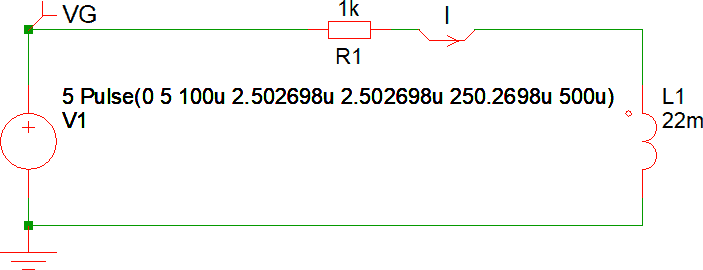

Disegnare con un simulatore il seguente circuito:
- f = 2 kHz
- VMAX = 5 V
- Vmin = 0 V

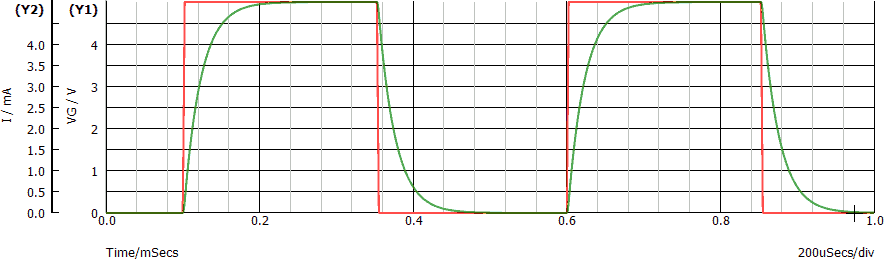

Simulare il circuito, visualizzando le tensioni del generatore e e la
corrente nell'induttore. Di seguito come dovrebbe apparire il grafico:
- Quanto valgono la corrente massima e la corrente minima
nell'induttore?
- Misurare il tempo necessario affinché la corrente nell'induttore, partendo da 0 A, raggiunga il suo valore massimo (nota 1)
- Misurare il tempo necessario affinché la corrente nell'induttore, partendo dal massimo, raggiunga 0 A (nota 1)
- Misurare il tempo necessario affinché la corrente nell'induttore, partendo da 0 A, raggiunga il 63% del valore massimo
- Confrontare i valori trovati ai punti precedenti con il valore di
τ = L / R (tau, costante di tempo)
- Raddoppiare il valore di L1 e rifare le misure sopra descritte
- Raddoppiare il valore di R1 e rifare le misure sopra descritte
- Raddoppiare il valore di V1 e rifare le misure sopra descritte. Che
dipendenza esiste tra V1 ed il tempo di carica o scarica?
- Inserire una sonda di tensione per misurare la tensione ai capi
dell'induttore
Note
- In realtà si tratta di un
asintoto...
