PIC16F690 in C

Tutorial → Appunti scolastici → Appunti sparsi → PIC16 in C

Queste brevi note illustrano come iniziare ad usare uno dei microcontrollori di fascia media della Microchip: il PIC 16F690.

Questa pagina contiene materiale obsoleto

Il linguaggio scelto è il C. Se volete utilizzare l'assembler vi segnalo che è ben descritto nelle 12 lezioni allegate allo starter e quindi non se ne discuterà in queste pagine.

E' necessaria una premessa: questo non è un tutorial sui PIC16 ma solo una serie di appunti utili per cominciare da zero. Per proseguire lo studio è necessario far riferimento, per esempio, ai manuali HI-TECH C^® for PIC10/12/16 User’s Guide e PIC16F631/677/685/687/689/690 Data Sheet nonché alle note applicative specifiche presenti sul sito Microchip (e alla grande mole di documentazione presente in rete, ovviamente).

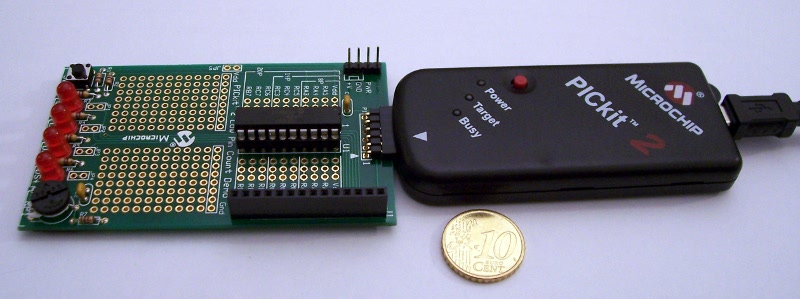

Pic16F690 connesso al PICkit2

Le ragioni della scelta di questo microcontrollore sono state, accanto a quelle più ovvie:

La disponibilità del componente in contenitore DIP e la possibilità di funzionare senza quarzo esterno: questo semplifica la realizzazione di hardware su breadboard.
Il costo del kit di sviluppo molto basso: il PICkit2 e la scheda prototipo che vedete nella fotografia costano poche decine di euro.

I problemi si fanno presto sentire, in primis la mancanza di un meccanismo di debug in-circuit ma anche una architettura non adattissima allo sviluppo di codice con linguaggi ad alto livello quale il C. Se volete fare semplici esperimenti è comunque una scelta corretta.

In alternativa, volendo usare un processore più performante e più adatto allo sviluppo di codice C, potete fare riferimento al PIC18F14K50.

La configurazione software utilizzata è in ambiente Windows XPpro (in realtà una macchina virtuale VirtualBox su una macchina reale linux):

HI-TECH C^® Compiler, versione 9.70 (scaricato dal sito http://www.htsoft.com). Questo compilatore può funzionare secondo una di tre modalità, scelta al momento dell'installazione:
- PRO: occorre acquistare la licenza, circa un migliaio di euro
- Demo: identica alla PRO ma limitata ad un periodo di prova di 45 giorni. Questo intervallo inizia al momento dell'installazione e ricomincia all'installazione di una nuova versione o della re-installazione di Windows
- Lite: gratuita e perfettamente utilizzabile ma il codice generato è meno ottimizzato, soprattutto per quanto riguarda l'occupazione di memoria
MPLAB MPLAB IDE, versione v8.40 (scaricato da http://www.microchip.com).

Il codice presentato può essere eseguito direttamente sulla schedina demo. L'unica modifica fatta è l'aggiunta di un connettore per l'alimentazione, in alto a destra nella fotografia, per usare più comodamente la scheda anche staccata dal PC. E' utile anche aggiungere sei connettori per collegare i pin 8-13 del PIC16F690 non presenti su J1.
