In genere i circuiti con porte logiche sono collegati a dispositivi
programmabili. Obbiettivo di questa attività è utilizzare Arduino per
ricavare automaticamente la tabella di verità di una porta logica.
Compito di Arduino sarà:
- Generare i segnali logici da applicare agli ingressi della
porta logica
- Leggere l’uscita della porta logica

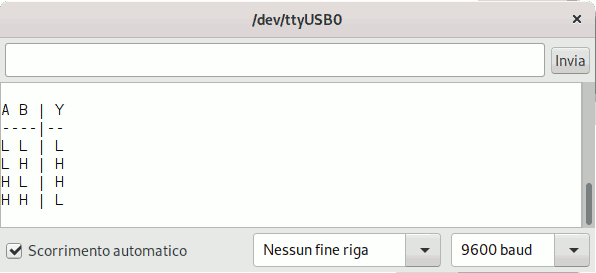

- Visualizzare sul Monitor seriale la tabella di
verità, per esempio come di seguito mostrato (nota 1)
![](arduino-monitor.gif)
Prerequisiti
Prima di iniziare questa attività occorre possedere qualche competenza di
base con Arduino. In particolare:
- Saper programmare un Arduino (nota 3)
- Saper configurare ed utilizzare i pin di Input/Output come ingresso
oppure uscita
- Utilizzare il Monitor Seriale
Il circuito

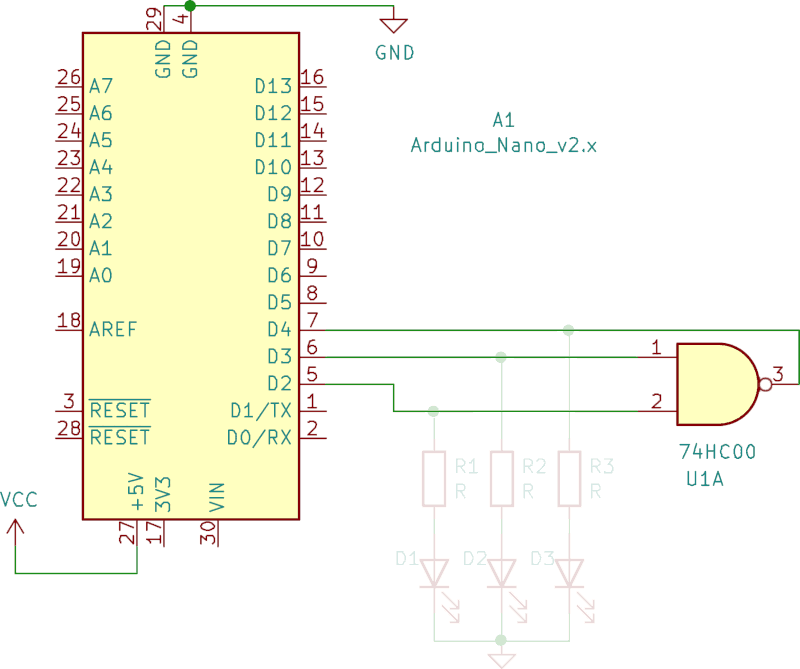

Il circuito elettrico è semplice e lo schema potrebbe essere simile all’esempio
qui sotto riportato (nota 2):
![](arduino-schem2.gif)
Alcuni dettagli:
- L’alimentazione del circuito integrato 74HCxx contenente le porte
logiche (nota 2) è fornita da Arduino (Vcc, +5 V) che a sua volta utilizza la
connessione USB del PC
- I tre LED e le tre resistenze sono facoltativi, servono solo per una verifica visuale di
funzionamento
- Non è rilevante quale porta logica verrà utilizzata, purché la
scelta di ingressi ed uscite sia coerente. Nell’esempio:
- D2 e D3 sono due ingressi per la porta logica, quindi due uscite per
Arduino
- D4 è una uscita per la porta logica e quindi un ingresso per
Arduino
- [opzionale] Potrebbe essere buona norma collegare gli ingressi non utilizzati
del circuito integrato a massa o VCC (non mostrato nello schema)
- E’ buona norma realizzare un circuito facilmente “leggibile”, per
esempio usando correttamente i colori e mantenendo fili e collegamenti
logicamente ordinati

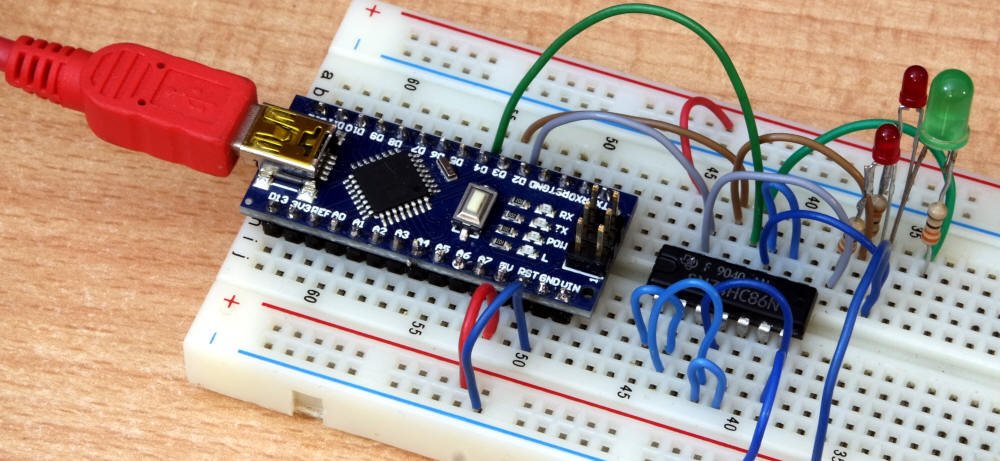

Nella fotografia di apertura: una possibile realizzazione.
Il software
Il codice dovrà:
- Configurare ingressi e uscite di Arduino
- Impostare le uscite di Arduino (ingressi della porta logica) a
00 e leggere l’ingresso (uscita della porta logica)
- Stampare la prima riga della tabella di verità
- Utile attendere un secondo tra i vari passi successivi, per poter
vedere lo stato dei LED
- Impostare le uscite a 01, leggere l’ingresso e stampare la seconda
riga della tabella di verità
- Impostare le uscite a 10 e 11 e ripetere i passi precedenti
I passi da 2 a 6 possono essere inseriti nel loop().
Note
- Quale porta è stata utilizzata?
- L'alimentazione della porta logica è, al solito, sottointesa e
non mostrata nello schema
- Se usate un Arduino non originale, soprattutto se "Nano", in
ambiente Windows 10 potrebbe essere necessario installare i driver
USB. Per fare ciò, dopo aver collegato Arduino al computer, avviate
"Windows Update" ed installate tra i driver facoltativi "whc.cn - Port",
proposto automaticamente. Se usate Linux, non serve fare nulla:
semplicemente funziona. Inoltre, a volte potrebbe essere necessario
impostare "Old bootloader".
