Place holder

Questa pagina non è ancora qui

Reference: https://emanuelepagliari.it/2020/10/12/how-to-build-lorawan-gateway-heltec-esp32-lora

Questa pagina spiegherà (forse) come realizzare un Gateway LoRaWAN collegato a TheThingsNetwork, in seguito TTN.

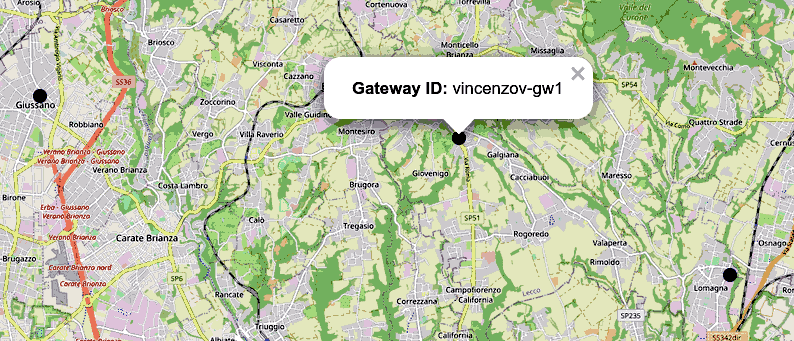

La scelta iniziale è nata, banalmente, dal fatto che da casa mia non sembra essere raggiungibile nessun gateway pubblico, cosa del resto piuttosto scontata viste le colline che mi circondano (bellissime, ma poco compatibili con la trasmissione di onde radio...).

Come scelta ho usato un hardware a basso costo basato su Heltec ESP32+LoRa V2 (sono brianzolo...) e questo implica molti compromessi, soprattutto in termini di numero di canali disponibili e quindi di numero di dispositivi collegabili.

Installare il software

Il software da scaricare è disponibile alla pagina https://github.com/things4u/ESP-1ch-Gateway . Consiglio di scaricare il file compresso .ZIP in una directory temporanea e:

Copiare il contenuto della directory libraries nella corrispondente directory ˜\Arduino\libraries, già esistente
Copiare il contenuto della directory srs nella directory ˜\Arduino\ESP-sc-gway
Inserire nome della rete Wifi e chiave, riga 100 circa del file ˜\Arduino\ESP-sc-gway\configNode.h
wpas wpa[] = {{"xxx", "yyy"}};
Specificare il tipo di scheda di sviluppo in ˜\Arduino\ESP-sc-gway\configGway.h
# define _PIN_OUT 4
Compilare ed avviare. Se tutto è andato bene, dopo una lunga fase di boot, sullo schermo è mostrato l'indirizzo IP a cui è possibile connettersi per vedere lo stato del gateway.

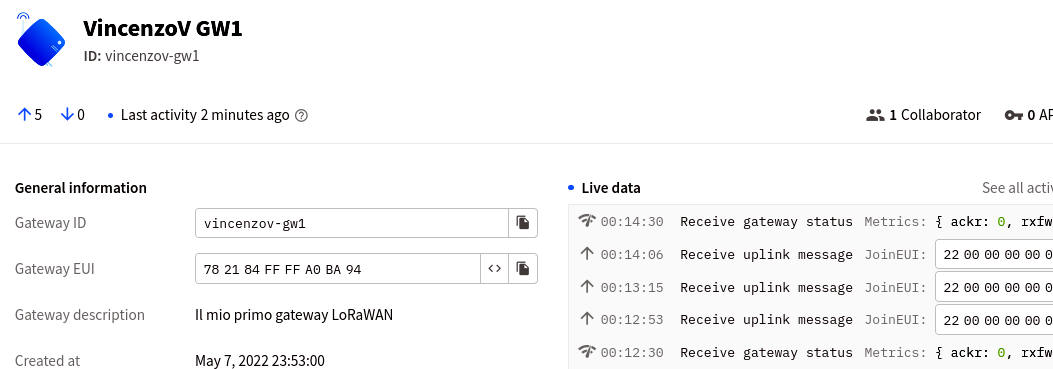

Registrazione sulla rete TTN

La registrazione su TTN è gratuita, sia per i gateway che per i dispositivi periferici.

Per fare ciò è necessario essere registrati su TTN

I parametri che è necessario specificare:

Gateway ID: stringa identificativa del gateway. Solo cifre, lettere minuscole e -
Gateway EUI, letto direttamente nella pagina web configurata in Expert Mode, numero esadecimale
Frequency plan: EU_863_870
Posizione, nome ecc opzionali

Note

Pagina creata nel maggio 2022
Ultima modifica: 8 maggio 2022
