In questa pagina è mostrato come installare il firmware Z-Stack su una chiavetta USB basata su cc2531 e poter così utilizzare Raspberry Pi o un generico PC come coordinatore ZigBee.

Cosa serve

Sono possibili diverse tecniche per copiare il firmware sulla chiavetta. Quella di seguito mostrata è quella che ho seguito, ma altre sono facilmente reperibili su internet.

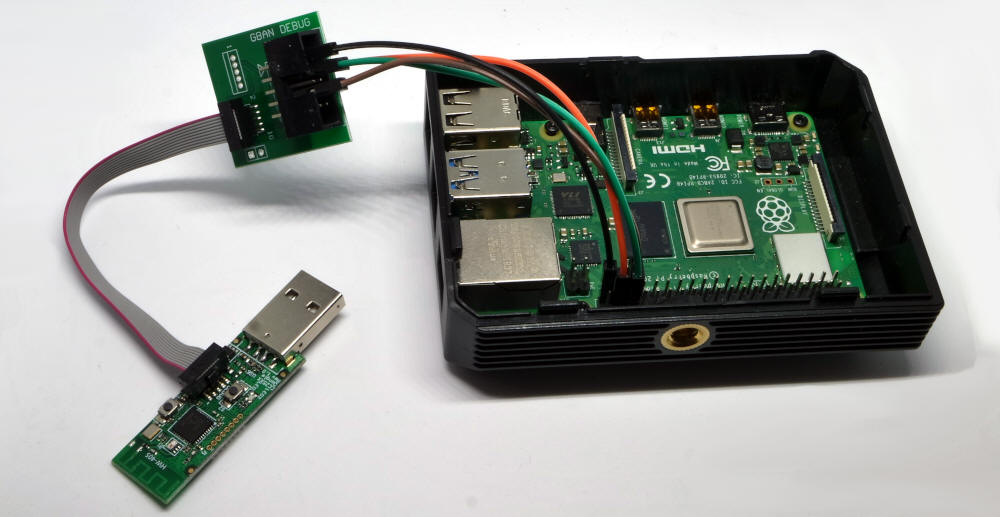

Una chiavetta USB simile a quella visibile nell'immagine di apertura in basso a sinistra, facilmente recuperabile sulle solite piattaforme di vendita on-line. Il costo è inferiore ai 10 euro. Parole chiave per la ricerca sono CC2531 e USB
Un Raspberry Pi, versione2/3/4. Nell'immagine di apertura è stato usato un Raspberry Pi 4
(nota 1) Un circuito stampato per la programmazione simile a quello che nell'immagine di apertura è in alto a sinistra, facilmente recuperabile sulle solite piattaforme di vendita on-line al costo è di pochi euro. Parole chiave per la ricerca sono downloader cable e CC2531.

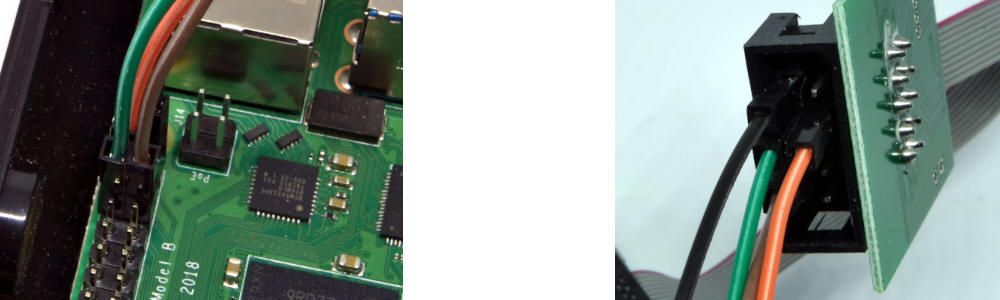

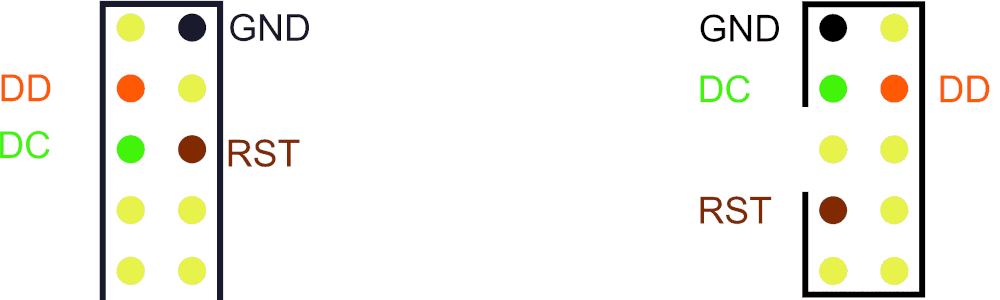

Il collegamento tra il connettore GPIO del Raspberry Pi e il circuito stampato è realizzato attraverso quattro cavetti, come di riportato nella tabella e nelle immagini seguenti:

Nome	Colore	Pin RPi	Pin Dongle
GND	Nero	39	1
RST	Marrone	35	7
DC	Verde	36	3
DD	Arancio	38	4

L'alimentazione è prelevata direttamente dal connettore USB e quindi la chiavetta USB deve essere inserita nel Raspberry durante la programmazione.

Il software

Per la programmazione della chiavetta è necessario disporre del seguente software:

WiringPi

Purtroppo questo software non è più disponibile nei repositori di RasperryOS e va installato manualmente. Maggiori informazioni: http://wiringpi.com/download-and-install.

pi@vv-rpi:~ $ wget https://project-downloads.drogon.net/wiringpi-latest.deb
pi@vv-rpi:~ $ sudo dpkg -i wiringpi-latest.deb
pi@vv-rpi:~ $ gpio -v

Oppure

pi@vv-rpi:~ $ sudo apt install wiringpi

flash_cc2531

Questo software permette di scrivere il firmware sul chip cc2531. Maggiori informazioni: https://github.com/jmichault/flash_cc2531.

A seconda della configurazione del Raspberry Pi potrebbe essere necessario installare git.

pi@vv-rpi:~ $ sudo apt install git
pi@vv-rpi:~ $ git clone https://github.com/jmichault/flash_cc2531.git
pi@vv-rpi:~ $ cd flash_cc2531/
pi@vv-rpi:~ $ ./cc_chipid

Z-Stack-firmware

Occorre infine disporre del firmware. Alla pagina https://github.com/Koenkk/Z-Stack-firmware potete trovare tutte le informazioni necessarie per scegliere la versione corretta.

In questo esempio è stato installato il software relativo al coordinatore ZigBee (nota 2):

pi@vv-rpi:~ $ wget https://github.com/Koenkk/Z-Stack-firmware/raw/master/coordinator/Z-Stack_Home_1.2/bin/default/CC2531_DEFAULT_20211115.zip

Programmazione

Per la programmazione è necessario:

inserire la chiavetta USB nel Raspberru Pi
collegare il cavetto piatto dal circuito stampato per la programmazione al penna USB (nota 3)
Eseguire il codice seguente:

pi@vv-rpi:~ $ ./cc_erase
pi@vv-rpi:~ $ unzip CC2531_DEFAULT_20211115.zip
pi@vv-rpi:~ $ ./cc_write CC2531ZNP-Prod.hex

Note

Questo accessorio non è strettamente necessario, ma è comodo visto che i pin sulla chiavetta USB hanno passo 2.00 mm, Il cavo piatto è in dotazione, perlomeno in quello che ho acquistato io
Potrebbe essere necessario aggiornare il nome del file CC2531_DEFAULT_xxx controllando usando il link https://github.com/Koenkk/Z-Stack-firmware
Il cavo piatto deve essere inserito con il filo rosso in corrispondenza del pin 1, come visibile nell'immagine di apertura

Pagina creata nel marzo 2022
Ultima modifica di questa pagina: 3 maggio 2022
