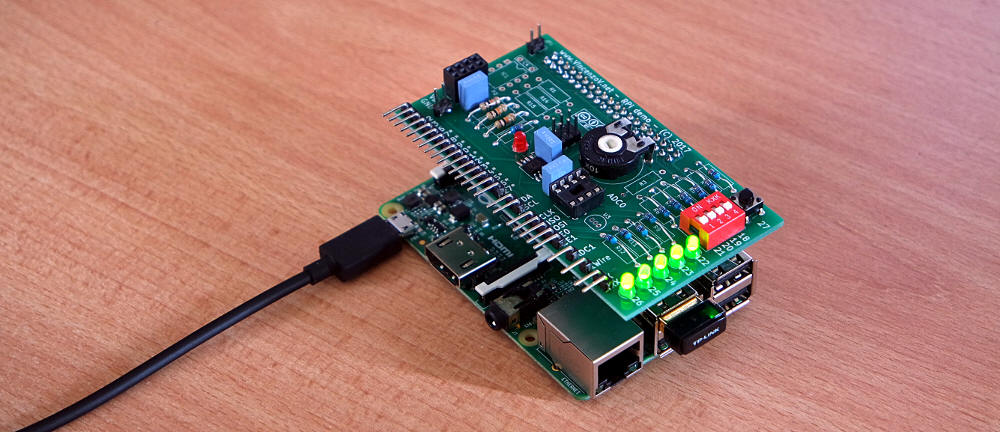

Questo circuito è stato progettato in ambito educational per sperimentare in modo semplice e veloce con il connettore GPIO del Raspberry Pi.
Sul circuito stampato sono presenti alcuni dispositivi dimostrativi:
La maggior parte dei pin sono riportati anche su un connettore, adatto per collegamenti ad una breadboard.
ATTENZIONE: la serigrafie relativa a I2C riporta erroneamente SCL e SDA invertiti. Funziona correttamente il sensore di temperatura LM75A

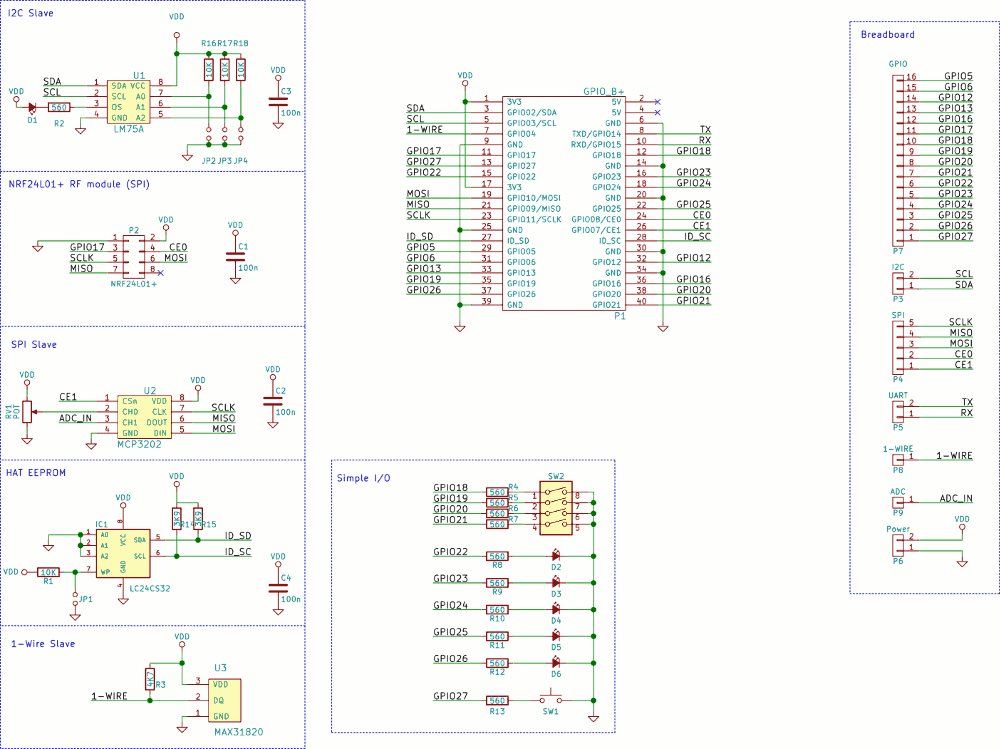

Lo schema completo, può essere scaricato a fondo pagina o visualizzato in formato PDF cliccando sull'immagine seguente.

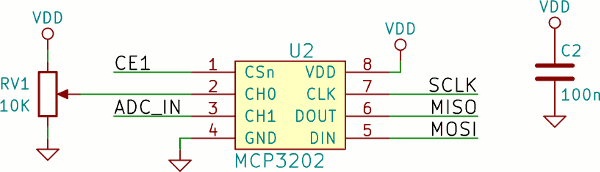

Uno dei due canali SPI è utilizzato per connettere un convertitore analogico-digitale MCP3202.
Per un esempio d'uso in C di tale componente è possibile fare riferimento alla pagina SPI con wiringPi.

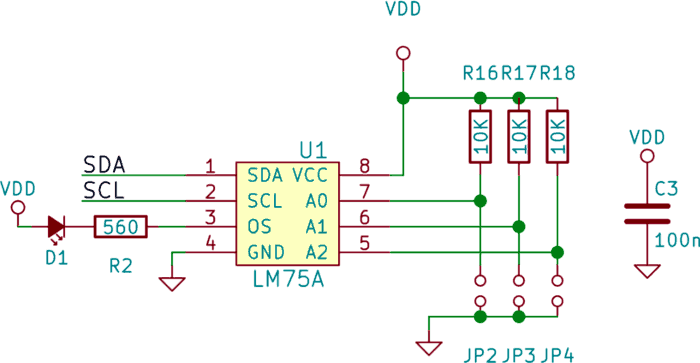

Sul circuito è presente un sensore di temperatura LM75A a montaggio superficiale (tali integrati in contenitore DIP sono oggi praticamente introvabili).
Occorre osservare che la temperatura misurata è di qualche grado superiore alla temperatura ambiente a causa del calore prodotto dalla CPU del Raspberry Pi. Tale valore è fortemente influenzato dal tipo di processore (1 o 4 core), dalla frequenza di clock e dal carico di lavorro.
Per un esempio d'uso in C di tale componente è possibile fare riferimento alla pagina I2C con wiringPi.
Data di creazione di questa pagina: luglio 2017
Ultima modifica: 31 marzo 2018
RPi demo - Versione 0.03 - Marzo 2018
