Pilotare due MOS di potenza

Sommario - Novità - Tutorial - Progetti - Risorse - Non solo elettronica

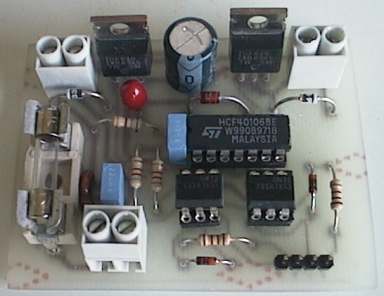

Il circuito stampato finito

Questo circuito permette di pilotare attraverso due segnali digitali una coppia MOS di potenza a cui collegare lampade o motori elettrici in corrente continua, con un assorbimento di molti ampere ad una tensione fino a qualche decina di volt; l'ingresso può essere un semplice livello logico oppure un segnale PWM fino alla frequenza di qualche KHz.

Il circuito è pensato per il collegamento ad un sistema digitale, per esempio un microcontrollore o alla porta parallela di un PC ed è optoisolato per garantire la necessaria sicurezza.

Sul sito è presente anche un circuito in grado di pilotare fino ad otto carichi (per esempio motori passo-passo). Esso è però inadatto per il pilotaggio PWM.

Prima di realizzare i circuiti, è necessario leggere le avvertenze generali.

Per scaricare la documentazione, lo schema ed il PCB in formato pdf, cliccare qui.
