Trasferimento di toner

- Trova - Sommario - Novità - Tutorial - Progetti - Risorse - Non solo elettronica -

[ Realizzare circuiti stampati: indice ] [ Pagina precedente ] [ Pagina successiva ]

La metodologia a trasferimento di toner (Toner Transfer System) permette di ottenere circuiti stampati con discreti risultati senza richiedere l'uso di un bromografo. La qualità complessiva non è però paragonabile a quella ottenuta con la fotoincisione soprattutto a causa della non perfetta riproducibilità dei risultati: a funziona bene, a volte meno bene...

L'idea è quella di utilizzare come vernice protettiva del rame il toner usato dalle stampanti laser, trasferito a caldo dal foglio di carta al rame con un normale ferro da stiro. L'immagine delle piste può essere stampata su uno speciale foglio blu(Press'N'Peel, mostrato nell'immagine) o anche su un generico foglio di carta con la superficie lucida e poco aderente (si leggono spesso esperienze con carta patinata di riviste, carta fotografica per stampanti a getto di inchiostro, "carta forno"...)

Non sono utilizzabili le stampanti a getto di inchiostro: occorre necessariamente una stampante laser oppure una fotocopiatrice, cioè dispositivi che utilizzano toner in polvere.

Il metodo da utilizzare è abbastanza semplice, soprattutto se si utilizza materiale specifico:

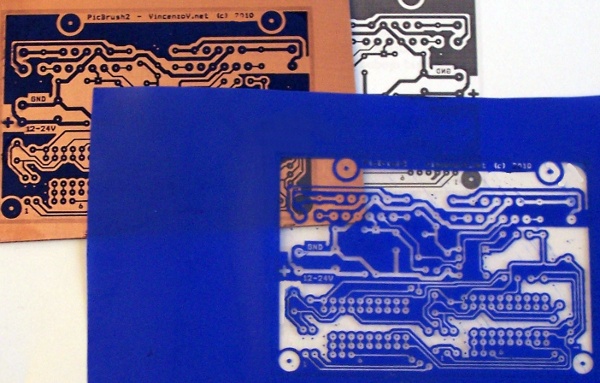

L'immagine qui sotto mostra il foglio blu e la basetta in rame dopo l'operazione di "stiratura"

Press-n-Peel
