Il radar ad ultrasuoni

Nota: questo progetto è stato pensato diversi anni fa e non posso più fornire alcun supporto per la sua realizzazione. Pertanto non vi consiglio la sua costruzione a meno di avere particolari esigenze e soprattutto possedere specifiche competenze.

Questo oggetto è parte della mia tesi di laurea ed è stato pensato per localizzare i capezzoli di una vacca e fornire così uno strumento di "visione" in tempo reale ad un robot di mungitura. In quell'applicazione il "radar" ruotava a dieci giri al secondo ed era in grado di localizzare oggetti fino a 50 cm circa di distanza. Scendendo nella velocità di rotazione la distanza utile aumenta fino a due o tre metri, con una precisione dell'ordine del millimetro e del grado. Il tutto è collegato ad un PC (basta un 286, o anche meno se si rinuncia alla grafica) attraverso una scheda di I/O digitale convenzionale.

Anni fa alcuni miei studenti lo hanno adottato come meccanismo per evitare le collisioni su un mezzo che si muoveva autonomamente. E' l'ideale per adattarlo anche a sistemi anti-intrusione. In ambedue i casi serve scrivere l'opportuno software adattando per esempio quello che potete scaricare da questo sito.

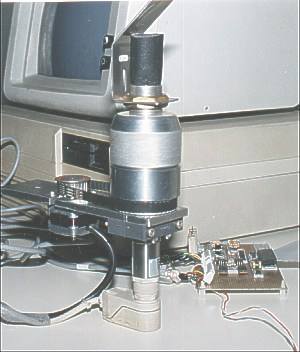

Nella fotografia si vede l'accrocchio meccanico con il motore passo-passo, la scheda di comando e, sullo sfondo, il venerando XT IBM utilizzato per i test nella stalla.

La documentazione descrive l'HW ed il SW; il codice TurboC 2.0 visualizza sulla VGA in tempo reale il classico disegno dello schermo radar (mi spiace ma niente PCB: ho usato una millefori).

Prima di utilizzare il software o realizzare i circuiti, è necessario leggere le avvertenze generali

Scarica il software e la documentazione in formato pdf (130k)
