Misurare temperatura e pressione atmosferica

Sommario - Novità - Tutorial - Progetti - Risorse - Non solo elettronica

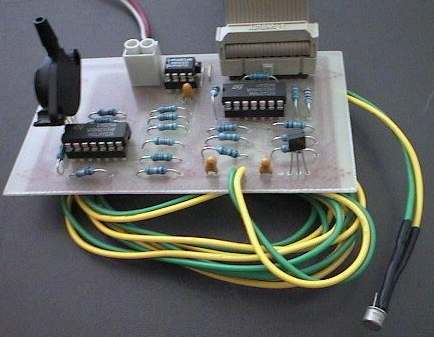

La scheda con il sensore di pressione ed i sensori di temperatura

Questo circuito permette di misurare la pressione atmosferica attraverso un sensore di pressione assoluta MPX2200A della Motorola e la temperatura ambientale attraverso due ensori LM335 e AD590. Quest'ultimo trasduttore ha l'uscita in corrente ed è quindi adatto per misurare la temperatura anche ad una certa distanza dal circuito stampato.

Il circuito è stato pensato per il collegamento ad un convertitore analogico-digitale per l'acquisizione delle condizioni ambientali da parte di un personal computer: un paio di esempi di ADC presenti sul mio sito, da adattare alle esigenze del circuito, sono costituiti dal mini-datalogger e dal circuito per la misura di 16 temperature. Il SW ovviamente dipende dal convertitore usato e quindi non è disponibile ma andrà scritto da voi basandosi sugli esempio che riporto nelle due pagine citate.

Prima di realizzare i circuiti, è necessario leggere le avvertenze generali

Per scaricare la documentazione, gli schemi ed il PCB in formato pdf, cliccare qui (170k)
