La struttura di un motore in corrente continua

- Trova - Sommario - Novità - Tutorial - Progetti - Risorse - Non solo elettronica -

[ Piccoli motori DC: indice ] [ Pagina successiva ]

Un motore in corrente continua di potenza medio/piccola è costituito da una carcassa all'interno della quale è presente un campo magnetico generato, nei motori più piccoli, da magneti permanenti (e così si presumerà nel seguito); nei motori di dimensioni più grosse è invece presente un avvolgimento percorso da corrente.

Il rotore è costituito da una serie di spire solidali con l'albero rotante; il collegamento elettrico con l'alimentazione è costituito da due spazzole striscianti (brush) che costituiscono la parte più delicata del motore. Si tratta di cilindri in carbone o contatti in metallo che strisciano sul alcuni contatti elettrici ricavati nell'albero (il collettore).

Il circuito equivalente elettrico

Il circuito equivalente di un motore DC è costituito da una resistenza Ra (qualche ohm), da un induttore La (milliHenry, ininfluente a regime ma importante alla partenza e per i problemi che causa) e da un generatore di tensione Eg, proporzionale alla velocità di rotazione.

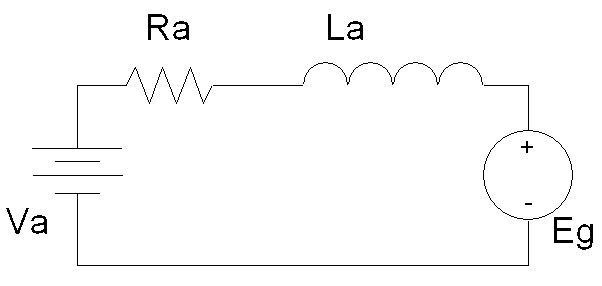

Schema equivalente

Le equazioni che regolano il sistema sono le seguenti (se la cosa ti è ostica, puoi saltare senza indugio alle conclusioni):

Va = Ra * Ia + La * dIa/dT + Eg

Eg = Ke * w

Cm = Kt * Ia

dove:

Dall'esame qualitativo delle equazioni sopra riportate si possono, a regime, fare le seguenti osservazioni:
