PIC18F14 in C

Queste brevi note illustrano come iniziare ad usare uno dei microcontrollori di fascia media della Microchip: il PIC18F14K50. Fanno seguito ad altri appunti relativi al PIC16F690, di cui queste pagine sono una sorta di "traduzione".

E' necessaria una premessa: questo non è un tutorial sui PIC18 ma solo una serie di appunti utili per cominciare da zero. Per proseguire lo studio è necessario far riferimento, per esempio, ai manuali MPLAB® C18 C Compiler User’s Guide, al PIC18F13K50/14K50 Data Sheet 20-Pin USB Flash Microcontrollers, al MPLAB® C18 C Compiler Getting Started ed il MPLAB® C18 C Compiler Librarie nonché alle note applicative specifiche presenti sul sito Microchip (ed ovviamente alla grande mole di documentazione presente in rete). Utile per chi ha difficoltà con l'inglese anche C18 step by step di Mauro Laurenti.

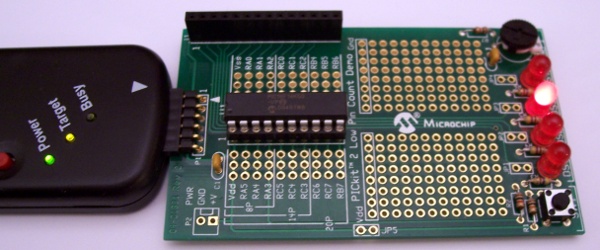

Pic1814F50 connesso al PICkit2

Le ragioni della scelta di questo microcontrollore sono state varie;

La diffusione, soprattutto nel mondo hobbistico
La disponibilità del componente in contenitore DIP e la possibilità di funzionare senza quarzo esterno: questo semplifica la realizzazione dell'hardware, anche su breadboard.
Il costo del kit di sviluppo molto basso: la scheda Low Pin Count USB Development Kit completa di PICkit2 e "header" per il debug in-circuit costa poche decine di euro. In alternativa, per chi già lo possiede, è possibile anche usare il kit di sviluppo per PIC16, nella fotografia

Potrebbe essere utile anche l'acquisto di un debugger, per esempio ICD3. Non è indispensabile ma di sicuro è uno strumento utile e non particolarmente costoso se intendete lavorare molto con il PIC18

La configurazione software utilizzata è in ambiente Windows XP (in realtà uso una macchina virtuale su una macchina reale linux):

Compilatore C MPLAB® C18 e relativi tools di sviluppo, nella versione più aggiornata disponibile al momento della stesura di queste note
MPLAB MPLAB IDE

Questi software sono scaricabili dal sito del produttore (http://www.microchip.com).

Molto del codice presentato può essere eseguito direttamente sulla schedina demo visibile in figura: infatti, nel limite del possibile, si è cercato di utilizzare i LED ed il pulsante presenti. Nulla impedisce però il ricorso ad una generica breadboard.
