I moduli Timer1 e ECCP

PIC18 in C - Sommario - Novità - Tutorial - Progetti - Risorse - Non solo elettronica

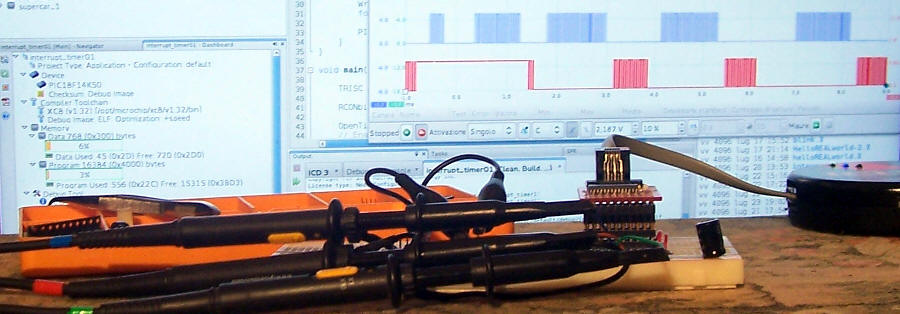

Esperimenti con forme d'onda

Questa pagina descrive l'uso dei moduli Timer1 e ECCP (Enhanced Capture, Compare, and PWM) in modalità Compare Mode.

La configurazione di Timer1

Timer1, per alcuni aspetti, è simile a Timer0. Le differenze più importanti:

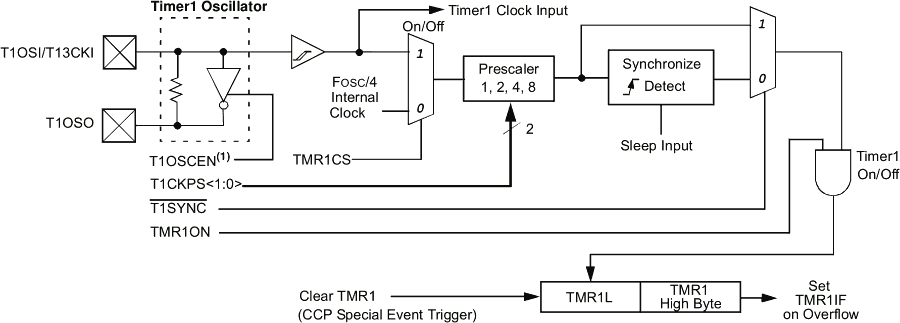

Timer1: struttura interna

L'uso di Timer1 con le stesse modalità già viste per Timer0 è lasciato come esercizio.

Il modulo CCP in modalità "compare"

Il modulo (E)CCP modulo, in collaborazione con TImer1 oppure TImer3 permette di generare forme d'onda complesse senza interveto del software secondo le tre modalità di compare, capture e PWM.

In particolare il modulo CCP in modalità compare, insieme a Timer1, permette di generare in modo totalmente hardware frequenze programmabili. Questo da una parte semplifica il lavoro del PIC18, dall'altra permette di generare intervalli temporali la cui precisione dipende esclusivamente da quella del clock.

Due sono i blocchi fondamentali:

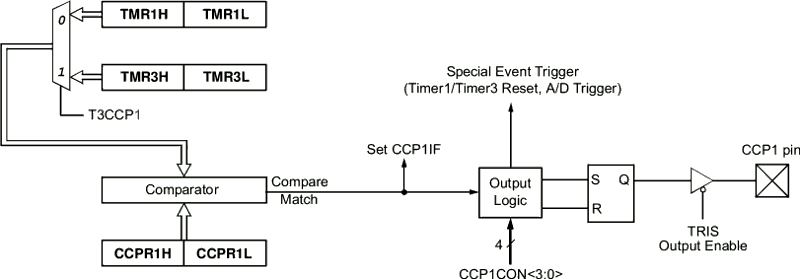

Lo schema del ECCP in modalità "compare"

Il codice di esempio, riportato a fondo pagina, configura CCP e Timer1 per generare in hardware ad intervalli regolari un interrupt che alternativamente accende e spegne un LED.

Il circuito è costituito semplicemente un LED ed una resistenza connessi a PORTC0:

Un LED connesso a RC0

Esaminiamo il codice. La funzione main():

Configurazione di Timer1

La lettura o la scrittura di un contatore a 16 bit usando registri a 8 bit è sempre problematico: infatti è possibile che, durante la lettura dei primi 8 bit, gli altri 8 cambino, "facendo il giro" (rollover) e dando un risultato completamente errato. Una soluzione è fermare il timer prima di leggere o scrivere; un'altra soluzione è attivare la seguente opzione e prestare attenzione al fatto di leggere prima il byte basso e poi quello alto:
T1CONbits.RD16 = 1; // Enables register read/write of TImer1 in one 16-bit operation
In questo esempio è indifferente, dato che Timer1 non è mai letto o scritto.

Vogliamo utilizzare come clock per Timer1 il clock di sistema (nel caso specifico: 1 MHz / 4 = 250 KHz), senza prescaler:
T1CONbits.T1CKPS = 0; // 1:1 Prescaler value
T1CONbits.T1RUN = 0; // Main system clock is derived from another source
T1CONbits.TMR1CS = 0; // Internal clock (FOSC /4)
T1CONbits.T1OSCEN = 0; // Timer1 oscillator is shut off

Prima dell'uso è inoltre necessario attivare Timer1
T1CONbits.TMR1ON = 1; //Enables Timer1

Si osservi che Timer1 non deve generare alcune interrupt

Configurazione del modulo CCP

Utilizzeremo questo modulo con due scopi:

Innanzitutto configuriamo il modulo CCP:
CCP1CONbits.CCP1M = 0b1011; //Compare mode, trigger special event (ECCP resets TMR1 or TMR3, sets CC1IF bit)

Inoltre è necessario associare il modulo CCP1 a Timer1 (esistono infatti, con caratteristiche simili, per esempio anche CCP2 e Timer3)
T3CONbits.T3CCP1 = 0b01; // Timer1 is the capture/compare clock source for CCP1

Infine impostiamo il valore che farà scattare il reset, 50000 nell'esempio
CCPR1H = TIMER1_VALUE >> 8;
CCPR1L = TIMER1_VALUE & 0xFF;

Configurazione degli interrupt

Il modulo CCP deve essere configurato per generare un interrupt dopo 50000 conteggi. Scegliamo di utilizzare interrupt ad alta priorità:
IPR1bits.CCP1IP = 1; // CCP1 Interrupt Priority set to highc
PIE1bits.CCP1IE = 1; // Enables the CCP1 interrupt

Occorre evidentemente anche abilitare le interruzioni
RCONbits.IPEN = 1; // Enable priority levels on interrupts
INTCONbits.GIEH = 1; // Enables all interrupts

A questo punto l'attività del main() termina

L'attività della ISR è particolarmente semplice:

Un approfondimento sull'argomento. Un altro esempio, associato all'uso dell'ADC lo trovate in questa pagina.

Il modulo ECCP è molto più flessibile di quanto mostrato: si legga quanto proposto nell'approfondimento.

Codice

Esercizi

  1. Scrivere il codice che utilizza Timer1 per far lampeggiare un LED senza l'uso del modulo CCP, come già fatto con Timer0
  2. Esaminare il codice di esempio Timer0 e Timer1 con interruzioni (PIC18F2xK20 ). Con quale frequenza lampeggia il LED B4? Con quale frequenza lampeggia il LED B5?

Approfondimento
